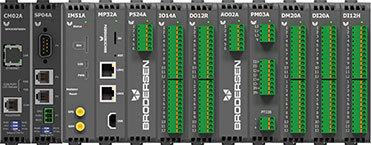

イーサネットリモートターミナルユニット 93260#34

RS-232RS-485

概要
CPU、電源、入出力モジュールを選択してRTU32システムを構成します。通信インターフェースは2 x EthernetおよびUSBを含み、CPUはソフトウェアで性能帯をスケール可能です。必要に応じてCPU速度、ドライバ、RAM、I/Oを後からライセンス追加できます。

RTU32N 概要
RTU32Nは組込みI/Oの有無を選択可能。通信：2 x Ethernet、4 x COMポート、2 x USB。組込みI/OはBrodersen LocalBusで拡張可能。該当バリアントには電源監視機能を含みます。

CPUバリエーション

• MP32A Standard（USB Aコネクタ）
• MP32A_REV_B（USB M8コネクタ）
• MP32A_REV_C（RS232/RS485、M8コネクタ）
• MP32A_REV_D（900/1800 MHz、USB M8コネクタ）
• MP32A_REV_E（900/1800 MHz、M8をRS232/485として使用）

電源オプション
RTUM PS Type: 10-30 VDC
RTUM PS Type: 20-60 VDC
RTUM PS Type: 60-150 VDC
RTUN PS Type: 10-30 VDC
RTUN PS Type: 30-60 VDC

I/Oバリエーションとアナログ種別

• 28 I/O（16 DI、8 DO、4 AI）
• 42 I/O（20 DI、8 DO、8 DIO、6 AI）
• Basic（I/Oおよび表示なし）

アナログ入力の選択肢：電圧または電流

冗長構成バリエーション

• R1 — 同一の冗長I/Oを持つ冗長CPU。CM02A装置とケーブルで接続。
• R2 — 共有I/Oを用いる冗長CPU。CPUを隣接配置しRL02A（REDLINK）で接続。USBコネクタ搭載CPUが必要。
• R3 — CPU間に共有I/Oを配置する冗長構成。CM02A装置とケーブルで接続。

性能オプションとプロトコル
オプション項目（ドライバ、CPU速度、RAM、I/O）はRTUライセンスで有効化されます。必要最小限を選択し、後でライセンスを追加取得できます。注：一部の機能オプションはライセンスでのアップグレード対象外です。

I/O選択とバックプレーン
組込みI/OおよびBrodersen LocalBus（LB2）による拡張。LB2バスの電力計算とブロックサイズの算出をコンフィギュレータが行います。

部品表とファイル出力
コンフィギュレータは部品表（BOM）を生成し、CSV（カンマまたはセミコロン区切り）で保存/出力できます。保存したBOMは再読み込みして再構成が可能です。

技術仕様

• 製品ファミリ：RTU32シリーズ
• インターフェース（RTU32M）：2 x Ethernet、USB（CPUにより追加のUSB/COMあり）
• インターフェース（RTU32N）：2 x Ethernet、4 x COMポート、2 x USB
• CPUオプション：ソフトウェアでスケーラブルな約200–900 MHzおよび900–1800 MHzのレンジ（複数のMP32Aリビジョン）
• I/O構成：28 I/O（16 DI、8 DO、4 AI）；42 I/O（20 DI、8 DO、8 DIO、6 AI）；Basic（I/O/表示なし）
• アナログ入力：電圧または電流を選択可能
• 電源範囲：10–30 VDC、20–60 VDC、30–60 VDC、60–150 VDC（バリアント依存）
• 冗長タイプ：R1、R2（REDLINK）、R3
• I/O拡張：Brodersen LocalBus（LB2）、電力計算とブロックサイズ算出対応
• ライセンス：フィールドバス/プロトコルドライバおよび性能オプションはライセンス管理
• コンフィギュレータ機能：BOM出力（CSV）、保存BOMの読み込み、CPU/電源/I/Oの構成選択
• 該当バリアントには電源監視機能を含む
