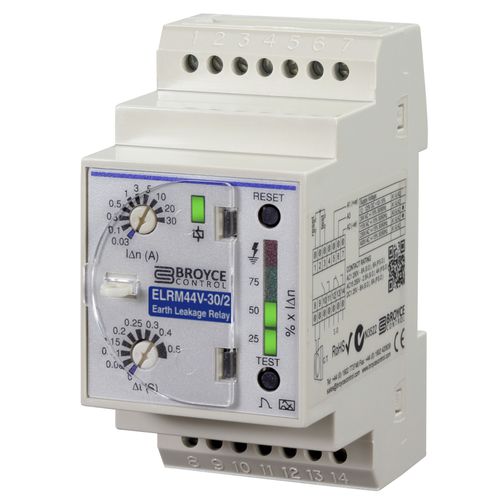

漏電保護継電器 ELRM44V-3/2

1NO1NO/NCDINレール

- タイプA - アースリークリレー - トリップ時に通電するように構成された両方の内部リレー - トリップレベル(0.03～3A)と遅延時間(0～0.5s)を選択可能 - ローカル（およびオプションのリモート）テスト/リセットボタン - 絶縁された補助電源 - 1 x SPDT/1 x SPNO リレー出力 - 44mm幅、DINレールマウント この製品は、外部コア・バランス・トランス（CBCT）と組み合わせて使用し、残留正弦波交流および脈動直流電流を検出します。両方の内部リレーは、この特定の製品のトリップ時に通電するように構成されています。 トリップレベルと遅延時間の調整が可能なため、保護する設置場所に合わせて設定することができます。監視中の漏れ電流レベルが設定されたトリップレベルを超えると、ユニットはトリップします。通常、本製品は外部スイッチング装置（シャントトリップなど）と組み合わせて使用され、通常はメインリレー出力（RLY1）で制御されます。2 番目のリレー出力 (RLY2) を利用するオプションもあり、視覚的な表示目的のためにパネルランプを操作するために使用できます。本製品の電源供給には補助電源が必要です。
