プレート式濾過器 ePM10

パネル空気式耐腐食性

概要

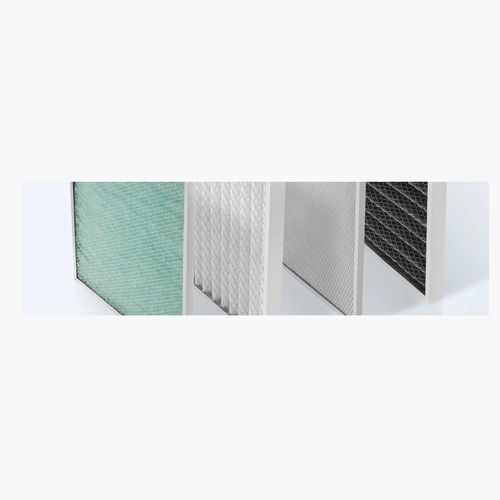

カセットフィルターは、空調および換気ユニットの第一次ろ過段として一般的に使用されます。製造バリエーションとして、ろ過面積を増やすための平面媒体または機械的にプリーツ加工された（Zライン）媒体があります。寸法に応じて補強部材を追加することが可能です。フレームには寸法ラベルが付され、製品の識別が容易です。

構造

• カセットフィルター — 平面媒体：長期的な耐腐食性を確保する亜鉛めっき鋼板製フレーム。フィルターメディアは亜鉛めっき鋼板製の支持メッシュ2枚の間に配置され、メディアを安定化させます。フレームはブラインドリベットで閉じられます。
• カセットフィルター — プリーツ素材（Zライン）：亜鉛めっき鋼板製フレーム。フィルターメディアは機械的にプリーツ加工され、支持メッシュに固定されます。フレームはブラインドリベットと誘導溶接で閉じられます。

規格

• ISO 16890
• PN EN 779:2012

防火等級

• DIN 53438 に基づく F1

標準寸法
亜鉛めっき板、プラスチックまたは段ボール製フレーム：

• 592 x 592 mm
• 287 x 592 mm
• 625 x 500 mm

フレーム厚

• 一般的：20 mm、25 mm
• その他：50 mm、96 mm、100 mm（範囲 6–100 mm）

材料
フィルターメディアは、ろ過効率と抵抗のバランスを最適化するために、プログレッシブ構造を有するポリエステルまたはポリプロピレン繊維で構成されています。

熱硬化性プリーツ（鋼メッシュなし）のカセットフィルター
熱処理された不織布を用いて剛性のあるプリーツを形成し、鋼メッシュを用いずにフレームへ設置できる技術的ソリューション。利点：重量低減およびろ過面積増加を実現しつつ、要求される性能を維持します。

構成

• プリーツ高さ：20–100 mm
• フレーム厚：6–100 mm（典型 20–100 mm）
• フレーム種類：亜鉛めっき鋼、プラスチック、段ボール

技術データ — カセットフィルター

• 分類（PN–EN 779:2012）：G3 | G4 | M5
• ろ過性能（ISO 16890）：G3：ISO Coarse；G4：ISO Coarse；M5：ePM10 35–70％
• 基準フレーム寸法（mm）：代表的参照は 592 x 592
• 構造：厚さに応じて平面またはプリーツ
• 風量（代表、592 x 592 当たり）：約 2500 m³/h
• 初期圧力損失（Pa）：G3：20–45；G4：30–55；M5：50–75
• 推奨最終圧力損失（Pa）：G3/G4：250；M5：450
• 最大使用温度：プラスチックフレーム 80 °C；金属フレーム 100 °C
• フレーム厚範囲（mm）：6–100

注
最終的な性能値は、測定結果および選択された構成に基づき、見積りまたは注文時に指定されます。

適用

• G2、G3、G4、M5 — ホテル、オフィス、商業施設など、空気清浄度の要求が中程度の空間のHVACユニットで使用されます。

特長 / 技術仕様

• 製品種別：カセットフィルター（平面媒体またはプリーツ / Zライン）
• 規格：ISO 16890；PN EN 779:2012
• 耐火等級：DIN 53438 に基づく F1
• フレーム材料：亜鉛めっき鋼板、プラスチック、段ボール
• 標準フレーム寸法：592 x 592 mm；287 x 592 mm；625 x 500 mm（特注寸法対応可）
• フレーム厚オプション：6–100 mm（一般的：20、25、50、96、100 mm）
• プリーツ高さ：20–100 mm
• フィルターメディア：ポリエステルまたはポリプロピレン繊維（プログレッシブ構造）
• 代表的な風量（592 x 592）：約 2500 m³/h
• 初期圧力損失（典型）：G3：20–45 Pa；G4：30–55 Pa；M5：50–75 Pa
• 推奨最終圧力損失：G3/G4：250 Pa；M5：450 Pa
• 最大使用温度：プラスチックフレーム 80 °C；金属フレーム 100 °C
• 製造元：BWF Envirotec — 特注寸法は引き合いまたは図面に基づき製作可能。
