空気式フィルター

微粒子用パネル空気処理装置用

概要
換気およびクリーンルーム空調向けの最終段ミニプリーツフィルター。医療、製薬、化学、試験室など、分類されたクリーン環境で高効率の粒子除去が求められる用途向けに設計されています。EN 1822:2009 の性能クラスに適合します。

構造

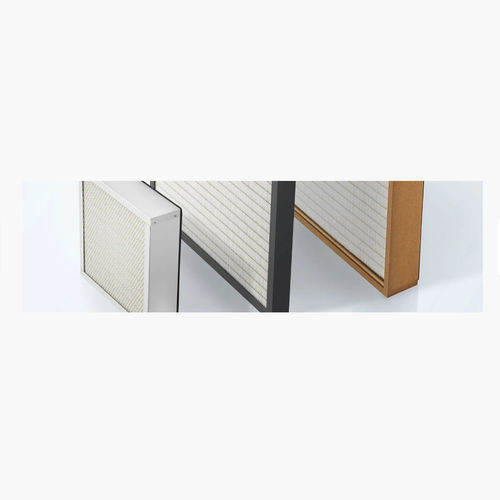

分離材（アルミ箔、綿糸、接着剤）で仕切られた折り畳み式ミニプリーツ濾材を剛性フレームに装着。フレームはMDF（木製）、アルミニウム、または亜鉛メッキ鋼板を選択可能。前面に弾性ポリウレタンシールを備え、気密設置を確保します。

ろ過クラス

• H10、H11、H12、H13、H14、U15 — EN 1822:2009 に準拠

標準寸法

• フレーム寸法（幅 × 高さ）：305 × 305 mm、305 × 610 mm、457 × 457 mm、610 × 610 mm
• フレーム厚さオプション：68 mm、78 mm、150 mm、292 mm

材料
マイクロガラスファイバーラップと合成繊維の混合で構成された撥水性の高効率ガラス繊維紙。性能の安定と耐湿性を備えています。

技術データ（表）
列は代表的な構造バリアントに対応します（例）：バリアントA — フレーム厚 78 mm / ミニプリーツ 58 mm；バリアントB — フレーム厚 150 mm / ミニプリーツ 120 mm；バリアントC — フレーム厚 292 mm / ミニプリーツ 120 mm。
FILTER CLASS | Variant A | Variant B | Variant C
Frame thickness (mm) | 78 | 150 | 292
Minipleat thickness (mm) | 58 | 120 | 120
Type 610 x 610 mm — Airflow (m³/h) | 670 | 1920 | 1920
Type 305 x 610 mm — Airflow (m³/h) | 335 | 950 | 950
Type 305 x 305 mm — Airflow (m³/h) | 155 | 440 | 440
Initial pressure drop (Pa) | 150 | 250 | 250
Recommended final pressure drop (Pa) | 450 | 550 | 550
Max. permissible operating temperature (°C) | 80 | 80 | 80

用途

• 空調・換気システムの最終段フィルターとして使用。高い空気品質が要求される医療施設、製薬、生産設備、化学処理や研究室等の管理環境に適しています。

仕様 / 技術仕様

• フィルタークラス：H10〜H14、U15（EN 1822:2009）
• フレーム寸法：305×305、305×610、457×457、610×610 mm
• フレーム厚さ：68、78、150、292 mm
• ミニプリーツ厚さ：58 mm、120 mm
• 風量例（H13）：610×610 mm — 670 / 1920 / 1920 m³/h（バリアントA/B/C）；305×610 mm — 335 / 950 / 950 m³/h；305×305 mm — 155 / 440 / 440 m³/h
• 初期圧力損失：構造により通常150〜250 Pa
• 推奨最終圧力損失：構造により通常450〜550 Pa
• 最大使用温度：80 °C
• 濾材：撥水性高効率ガラス繊維紙と合成繊維の混合
