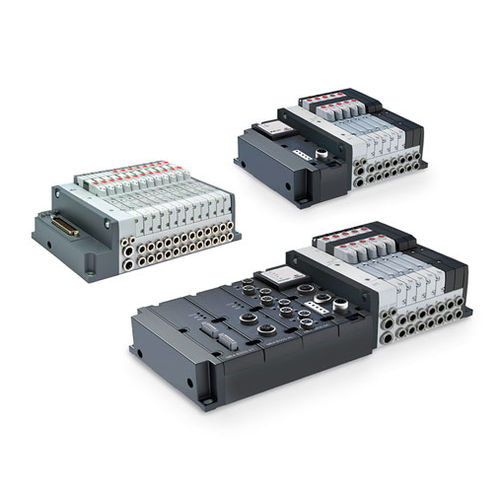

空圧式ブロックバルブ D1

スプール3方向2位置2/2

概要
コンパクトなバルブアイランド、サイズ1、マルチポールおよびFieldbus対応。設置スペースが限られる場所での空気圧および電気機能の提供に適しています。Fieldbus版はPROFIBUS-DP、PROFINET、CANopen、EtherNET/IP、EtherCAT、IO-Linkに対応。マルチポールは25ピンまたは44ピンのSub-Dコネクタを選択可能。対応バルブ機能は複数の2x2/2、2x3/2、5/2、5/3（CC、CO、CP）を含みます。

主な特長

• バルブサイズ：10.5 mm
• 狭小スペース対応のコンパクト設計
• 技術ポリマー製の個別モジュール式サブベース
• 電気・空気回路の高い拡張性
• I/Oモジュールの接続・交換の柔軟性
• コイル性能監視のCOILVISION技術
• 単安定および双安定バルブで同一サブベースを使用
• WLANによる運転データ送信オプション
• 動作異常を示す点滅LED表示
• インチサイズチューブ用の空気接続カートリッジ対応
• 危険区域向けのATEX適合オプション

製品説明
Series Dバルブアイランドは、限られたスペースで空気圧および電気機能を統合する必要がある用途に対するモジュール式の優れたソリューションです。複数の電気接続オプションにより、多数のバルブポジションや分割された圧力ゾーンを持つアイランドの構成が可能です。Fieldbus版はデジタルおよびアナログの入出力を管理し、機械取り付け後にFieldbusカバーを取り付けることができるため、通信カバーなしでアイランドのコードを設定できます。

空気圧セクションは、機械からアイランドを取り外すことなく、後から異なるI/O構成で設定できる自由な電気モジュールを装備可能です。小型ながら大流量を実現し、個別の空気圧・電気サブベース、簡易なサブベース接続システム、継続的な診断・監視機能（コイル監視を含む）により、Series Dは産業用途に適しています。サブベースおよびSub-D／マルチシリアル接続モジュール内の電子機器はコイル駆動の効率を常時監視します。消費電力の増加、応答時間の変化、温度上昇などの理想条件からの逸脱は、バルブ上の異なるLED点滅パターンと、Sub-Dケーブル経由でPLCへ送られる電気アラート、またはマルチシリアル接続モジュール使用時には通信プロトコル経由で直接送信されます。

Fieldbus／マルチポール概要
Fieldbus：PROFIBUS-DP、PROFINET、CANopen、EtherNET/IP、EtherCAT、IO-Linkに対応。マルチポール：25ピンまたは44ピンのSub-Dコネクタ。対応バルブ機能：5/2（単安定・双安定）、5/3（CC、CO、CP）、および複数の2x3/2、2x2/2組合せ。

技術仕様

• 空気圧部 — バルブ構造：スプール（スプールシール付）
• 空気圧部 — バルブ機能：5/2 単安定および双安定；5/3 CC、CO、CP；2x3/2 NC；2x3/2 NO；1x3/2 NC + 1x3/2 NO；2x2/2 NC；2x2/2 NO；1x2/2 NC + 1x2/2 NO
• 空気圧部 — 材料：スプール: AL；スプールシール: HNBR；その他シール: NBR；本体: AL；エンドキャップ: ポリマー；サブベース サイズ1: ポリマー
• 空気圧部 — 接続：チューブ Ø4 - Ø6 / チューブ Ø5/32" - Ø1/4"；供給1: チューブ Ø8 - 5/16"；供給12/14: チューブ Ø4 - 5/32"；排気3および5: チューブ Ø8 - 5/16"；排気82/84: チューブ Ø4 - 5/32"
• 空気圧部 — 温度範囲：0 ÷ 50°C
• 空気圧部 — 空気特性：ISO 8573-1:2010 に準拠したクラス [7:4:4] の圧縮、ろ過された非潤滑空気。潤滑が必要な場合は最大粘度 32 cSt の油を使用し、外部サーボパイロット供給のバージョンを選択。サーボパイロットの空気品質はクラス [7:4:4]（潤滑禁止）。
• 空気圧部 — バルブサイズ：10.5 mm
• 空気圧部 — 使用圧力：-0.9 ÷ 10 bar（2x3/2 および 2x2/2 バージョンは -0.7 ÷ 10 bar）
• 空気圧部 — 内部パイロット圧：3 ÷ 7 bar（2x3/2 および 2x2/2 はパイロット圧グラフ参照）
• 空気圧部 — 外部パイロット圧：グラフ参照
• 空気圧部 — 流量：250 Nl/min
• 空気圧部 — 取付姿勢：任意
• 空気圧部 — 保護等級：IP65
• 電気部 — バージョン：マルチポール；全て単安定バルブ向けマルチポール
• 電気部 — Sub-Dコネクタ：25 または 44 ピン
• 電気部 — 最大吸収（マルチポール）：0.8 A（Sub-D 25ピン）；1.5 A（Sub-D 44ピン）
• 電気部 — 供給電圧：24 V DC ±10%
• 電気部 — 最大制御コイル数（例）：22 コイル（11 バルブ位置、Sub-D 25ピン）から 38 コイル（19 バルブ位置、Sub-D 44ピン）まで；コネクタにより更に大きな構成あり
• 電気部 — 表示LED：マルチポール：緑 = 電源存在、赤 = 異常。バルブ：黄 = 電源存在、黄点滅 = 動作故障
• Fieldbusバージョン — 一般データ：詳細はマルチシリアルモジュールのセクション参照
• Fieldbusバージョン — 最大吸収：2.5 A
• Fieldbusバージョン — 供給電圧：24 V DC ±10% 論理電源および 24 V DC ±10% 電力供給
• Fieldbusバージョン — 最大制御コイル数：128 コイル（64 バルブ位置）
• Fieldbusバージョン — 最大デジタル/アナログ I/O：デジタル入力最大 128；アナログ入力最大 16；デジタル出力最大 128；アナログ出力最大 16
• IO-Linkバージョン — 最大コイル：64 コイル（32 バルブ位置）
• IO-Linkバージョン — ポートタイプ：クラス B
• 適合性および認証：REACH、RoHS；EMC；ATEX II 3G Ex ec IIC T4 Gc X II 3D Ex tc IIIC T1 35°C Dc X 0°C≤Ta≤50°C（マルチポールは要問い合わせ）；UL
