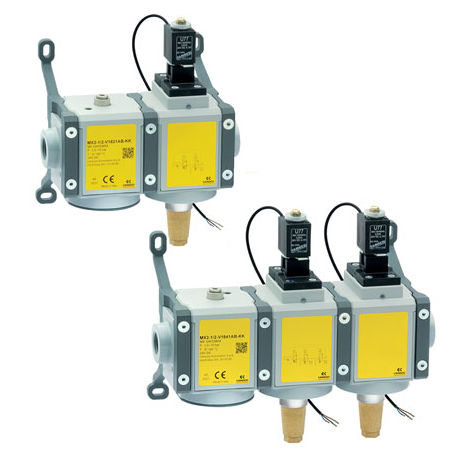

空気式安全弁 MX SAFEMAX

Gパイロット式ライン用

概要
この構成は、電磁弁のみのバージョンの特性に加えて、ソフトスタート機能が統合されており、システムへの圧力を段階的に導入できます。電磁弁の上流に配置されているため、異常時でも常に最大排気流量を確保できます。内部構造の工夫により、標準製品の設計と寸法を維持でき、追加のインターフェースプレートは不要です。ご注意：安全機能を保証するために、安全弁だけでは不十分です。その作動には監視装置の使用が必要です。

機械指令（MD）2006/42/ECは、機械が使用中に人の健康を保護するために満たすべき安全要件を定めています。MX SAFEMAXシリーズの電磁弁は、ISO 13849-1に準拠しており、安全機能を実行する制御システムの安全な設計に関する規定を満たしています。

主な特長

• 機械指令 2006/42/CE に準拠
• シリーズMXのFRLユニットと簡単に統合可能
• Performance Level Eまでの各種ソリューション
• 統合型ソフトスタートバルブ
• 接続用インターフェースプレート不要
• Sistema libraries

ポート
G1/2

仕様 / 技術仕様

• 構造：モジュラー、コンパクト、スプールタイプ
• ポート：G1/2
• 取り付け：インライン、壁取付（クランプ使用）
• 動作温度 [°C]：-5 ÷ +60 °C
• 使用圧力：内部サーボパイロット付き：3,5 bar ÷ 10 bar
  外部サーボパイロット付き：0,5 bar ÷ 10 bar（パイロット 3,5 bar ÷ 10 bar、動作圧P以上）
• 流量：シングル版：1→2 = 4100 Nl/min (ΔP 1) 2→3 = 5000 Nl/min (フリーフロー); ダブル版：1→2 = 3300 Nl/min (ΔP 1) 2→3 = 5000 Nl/min (フリーフロー)
• 媒体：ISO 8573-1に準拠したクラス[7:4:4]のろ過空気。潤滑空気を使用する場合は、推奨オイル ISOVG32 を使用し、潤滑を中断しないでください
• コイル仕様：
  接続：DIN EN 175 301-803-B
  出力電圧：24V DC (±10%) 3,1W (ED 100%)
• センサー仕様：
  接続：配線、M8
  出力電圧：10-28V DC
  動作：磁気抵抗式
  接点：N.O. PNP、電磁弁がNC位置のときON信号
  最大電流：EX版：200 mA 0,65 W；UL版：100 mA 3 W；CE版：200 mA 5,5 W
• EN ISO 13849-1 標準への準拠：
  到達可能な性能レベル (PL)：シングル版：カテゴリー2、PLd；ダブル版：カテゴリー4、PLe
  B10d：2.000.000サイクル
