比例流量調節器 OF series

閉ループガス用酸素

概要

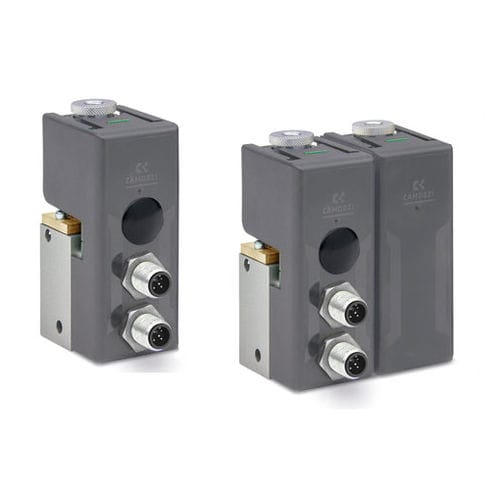

Open Frame比例制御器（Series OF）は、圧力・流量・位置の比例制御用に設計されたモジュール式システムです。本システムは2つの基本モジュールで構成されています：HeadとExpansion。Open Frameコントローラはターンキーソリューションとして構成可能で、組立時間とシステムの複雑さを低減します。各HeadおよびExpansionモジュールは組み合わせ可能で、簡易なシリアル通信により制御されます。プラットフォームは流量・圧力・位置の閉ループ制御を提供し、Industry 4.0用途に適しています。

主な特徴

• 閉ループの流量制御
• 酸素との使用に対応（特定の清浄度オプションあり）
• 2つの基本モジュールで構成：
  • Head
  • Expansion
• カスタマイズされたターンキーソリューション
• インターフェース：アナログ、CANopen、または IO-Link

用途
代表的な用途は、異なるガスの混合や機械の各部で異なる圧力を制御することなどです。適用業種：組立・ロボティクス、自動車生産、電子機器、食品加工・包装、ライフサイエンス、工作機械・製造システム、製紙・印刷、プラスチック・ゴム、繊維、木工、ガラス産業など多岐にわたります。

製品情報
構造：モジュラー、コンパクト、直接駆動
流路数：2/2-way；3/3-way；並列
流量：最大 90 Nl/min
流体：圧縮空気、不活性ガスおよび酸素。ISO 8573-1 クラス [7:4:4] に準拠したろ過
供給圧力 [bar]：-1 ÷ 10 bar
作動圧力：-1 ÷ 10 bar
ポート：G1/8
材質：シール：FKM
取付姿勢：任意
アナログ入力：0-10 V または 4-20 mA
アナログ出力：0-10 V
供給電圧、消費電流：24 VDC 0.3A または 12 VDC 0.6A（Head または Expansion モジュール）
BUSインターフェース：CANopen CiA 301；IO-Link（接続タイプ portclass B）
保護等級：IP20
ヒステリシス：圧力制御版 ≤ 3%FS；流量制御版 ≤ 2%FS
再現性 [% FS]：圧力制御版 ≤ 1%FS（圧力 < 1 Bar 時）≤ 2%FS；流量制御版 ≤ 2%FS
分解能：流量制御版 ≤ 2%FS
直線性：圧力制御版 ≤ 2%FS；流量制御版 ≤ 5%FS
周囲温度（最小〜最大 °C）：0 ÷ 60°C（低温対応は要問い合わせ）
重量：モジュール単体 300 g

技術仕様

• 構造：モジュラー、コンパクト、直接駆動
• 流路数：2/2-way；3/3-way；並列
• 最大流量：90 Nl/min
• 流体適合性：圧縮空気、不活性ガスおよび酸素（ISO 8573-1 クラス 7:4:4）
• 供給 / 作動圧力：-1 〜 10 bar
• ポート：G1/8
• シール：FKM
• 取付：任意の姿勢
• アナログ入力：0-10 V または 4-20 mA
• アナログ出力：0-10 V
• 供給電圧 / 電流：24 VDC 0.3A または 12 VDC 0.6A（Head または Expansion）
• BUSインターフェース：CANopen CiA 301；IO-Link（portclass B）
• 保護：IP20
• ヒステリシス / 再現性 / 分解能 / 直線性：上記参照
• 動作温度：0 ÷ 60 °C（低温対応は要問い合わせ）
• 重量：300 g（モジュール単体）
