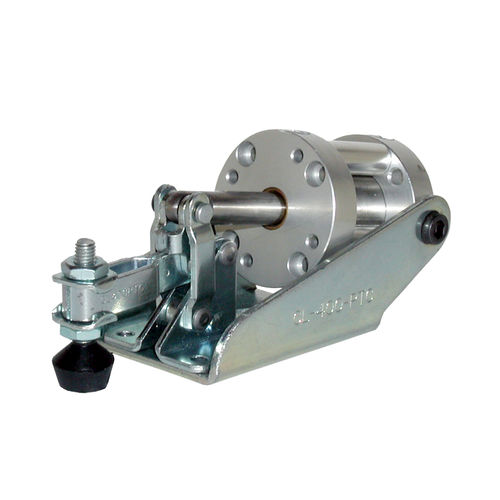

CL-400-PTC
オープンアーム
スペースがプレミアムであるアプリケーションのための超小型エアークランプ。手ではなくエアシリンダによって操作されることを除いて、広く開く垂直ハンドルのトグルクランプに似ています。トグルリンケージは、高い保持能力を提供し、空気圧が低下しても機械的なロックを確実に行います。クランプアームは100°開きます。開いたアームには溝があり、スピンドルの位置を調整できます。100 ポンドの保持能力。米国製。
このクランプは-20°への+200°Fの実用温度のためのBuna-Nのシールが付いている3/4 "-穴の複動空気シリンダーによって作動する。2つの#10-32ポート。100 psi の最高の入力空気圧は腕の中心で力を締め金で止める 100 ポンドの最高を出します。
このクランプは磁気ピストン リングが付いている特別な空気シリンダーを組み込む位置感知の機能と任意に利用できます。これにより、ホール効果スイッチでシリンダの位置を監視することができます。ホール効果スイッチは別途ご注文ください(下記の関連製品をご参照ください)。
10-32フラットクッションスピンドルCL-316112-FCとCL-3166-TWフランジワッシャ2個が付属しています。代替のクランピングスピンドルについては、下記の関連製品を参照してください。
10-32ポートに必要なミニチュアフィッティングの注文、または90°取り付け用のオプションのブラケットの注文については、以下の関連製品を参照してください。
---
