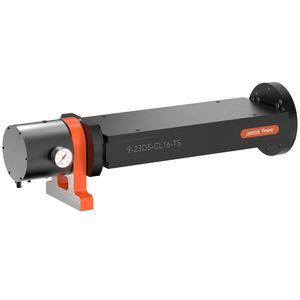

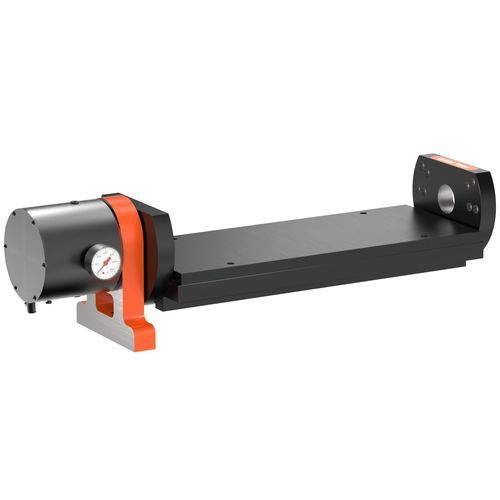

電動式円テーブル CL-923-TRTC

傾斜複合工作機械用素材加工用

概要Carr Lane Manufacturing と Martin Trunnion Tables の協業により設計された片面式クイックチェンジトラニオンテーブルは、標準的な3軸垂直マシニングセンタを3+1または3+2の多面加工システムに変換します。治具プラットフォームはスピンドルの稼働率を向上させ、ハンドリング時間を短縮します。サブプレート1枚付属、Headless Carr Lock® Clamps 搭載で、オフラインでのワーク交換を可能にし、工具プローブと M-code マクロによりミクロンレベルの再現精度を実現できます。

特長

• 標準の3軸VMCを3+1または3+2機能に変換し多面加工対応
• 1分未満で治具交換可能なクイックチェンジサブプレートシステム
• Headless Carr Lock® Clamps 標準付属で高速かつ再現性の高いクランプ
• 振動減衰と熱安定性に優れる Class 35 鋳鉄を精密加工
• テーブルの平面度および直角度：0.001 in (0.025 mm)以内
• ロータリー中心線に対するアウトボード支持の位置合わせ：0.0002 in (0.005 mm)以内

材料 / 仕上げ
項目 | 材料 | 熱処理 | 仕上げ
テーブル | Class 35 鋳鉄 | - | 黒塗装
プレート | アルミニウム | - | 黒アルマイト

用途航空宇宙、防衛、医療、精密産業など、再現精度と生産性が重要な用途に適しています。リーンかつ高品種生産を支援しスピンドル稼働時間を最大化します。Made in USA.

仕様 / 技術仕様

• モデル名：Single-Sided Quick-Change Trunnion Table（例：CL-923-TRTC）
• 典型的な再現性：±0.001 in (±0.025 mm)
• アウトボード支持の位置合わせ許容差：ロータリー中心線から0.0002 in (0.005 mm)以内
• テーブル材質：Class 35 鋳鉄；仕上げ：黒塗装
• 治具プレート材質：アルミニウム；仕上げ：黒アルマイト；サブプレート1枚付属
• 付属クイックチェンジクランプ：(1) CL-16-HCLC-1 と (3) CL-16-HCLC-2（CL-923-TRTC 出荷時の構成）
• 参考部品：CL-923-TRTC（センターライン高さ 6.000、プレート寸法 22.5 x 9.0 x 0.75 in；(1) CL-923-TRTC-FP を含む）
• オフラインでの積卸しによりスピンドル稼働を最大化する設計
• 動作には第4軸のロータリーテーブルが必要；プローブサイクルにより再現性をミクロンレベルに低減可能
