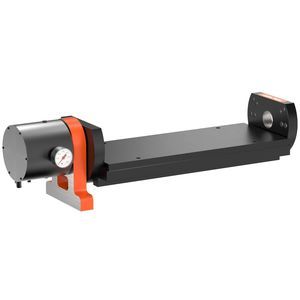

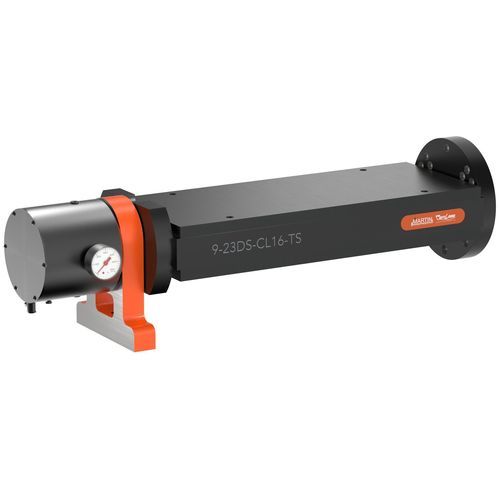

電動式円テーブル CL-923DS-TRTC

傾斜複合工作機械用高精度

概要
Carr Lane Manufacturing と Martin Trunnion Tables の共同設計により、クイックチェンジ トラニオンテーブルは標準的な3軸立形マシニングセンタを3+1または3+2のマルチサイド加工システムに変換し、プリズマティック部品の単一セットアップでの多面加工を可能にします。この治具プラットフォームは精度を向上させ、取り扱い時間を短縮し、スピンドル稼働率を高めます。

両面構成
両面トラニオンテーブルは2枚の治具プレートを備え、対向面での治具使用によりワーク密度を高めるか、バックツーバック加工を行えます。両面とも Headless Carr Lock® Clamps を採用し、バイスや専用治具との快速交換が可能で、交換時間は1分未満、繰り返し精度は ±0.001 インチ (±0.025 mm) を維持します。オペレータは加工中にオフラインでの積み下ろしができ、スピンドルの稼働時間を最大化します。工具プローブとMコードマクロ併用で、繰り返し精度はマイクロメートルレベルまで改善できます。

構造と精度
各テーブルはClass 35の鋳鉄から精密に仕上げられ、優れた振動減衰と熱安定性を提供します。テーブルの平面度と直角度は0.001 インチ (0.025 mm) に保持されます。アウトボードサポートの整列は回転中心線から0.0002 インチ (0.005 mm) 内に管理され、重荷重または偏心荷重下でも高い剛性を確保します。

設置と使用
第4軸中心線までの定義高さ（標準 6.000 インチ）で供給されます。別の高さはスペーサー、シム、または特注で対応可能です。動作には互換性のある第4軸回転テーブルが必要です。

用途
繰り返し精度とスループットが重要な航空宇宙、防衛、医療、精密産業用途に最適です。

原産地
Made in USA.

材料 / 仕上げ
ITEM / MATERIAL / HEAT TREAT / FINISH
Table / Class 35 cast iron / - / Black Paint
Plate / Aluminum / - / Black Anodize

付属品 / 代表的モデルデータ
QUANTITY / PART NO. / CENTERLINE HEIGHT / PLATE SIZE / FIXTURE PLATE (INCLUDED) / CARR LOCK CLAMPS (INCLUDED)
— / CL-923DS-TRTC / 6.000 in / 22.5 x 9.0 x 0.75 in / (2) CL-923-TRTC-FP / (2) CL-16-HCLC-1; (6) CL-16-HCLC-2

技術仕様

• 機能：3軸VMCを3+1または3+2のマルチサイド加工に変換
• 繰り返し精度：±0.001 インチ (±0.025 mm)。工具プローブとMコードマクロでマイクロメートルレベルに改善可能
• 構造：Class 35鋳鉄製テーブル、アルミ製治具プレート
• テーブル平面度・直角度公差：0.001 インチ (0.025 mm)
• アウトボードサポート整列：回転中心線から0.0002 インチ (0.005 mm) 内
• 交換時間：Headless Carr Lock® Clamps により治具交換 < 1 分
• 構成：両面タイプ、対向面またはバックツーバック操作用の2枚プレート
• 要件：動作には互換性のある第4軸回転テーブルが必要
• 仕上げ：テーブル — 黒塗装；プレート — 黒アルマイト
• 代表モデル参照：CL-923DS-TRTC
