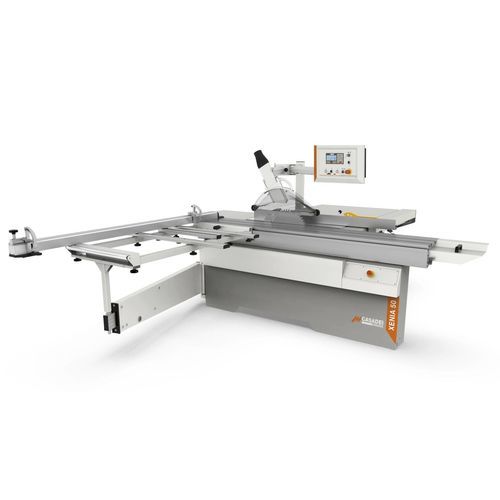

パネル鋸 XENIA 50

スライド卓上木材パネル用

製品説明
Casadei のスライディングテーブル式パネルソー XENIA 50 は、切断品質と生産性を重視する工場・生産ライン向けに設計されています。手動、モータライズ、オートマチックの各バージョンがあり、ソー本体の上げ下げ・傾斜や、数値制御による平行ガイドの位置決めが可能で、精度の高い繰り返し切断を実現します。

利点

• 信頼性：プリズマガイドと予圧ボールベアリングにより、テーブルのスライドが滑らかで高精度です。マシンフレームの接触面は加工され、平面性と長期的な精度を確保します。
• 操作性：操作パネルは前面に配置され、オペレーターの手が届きやすい位置にあります。ソーユニットの電動傾斜・昇降により素早い調整が可能です。
• 堅牢性：厚みのある堅牢なフレーム構造により、負荷の高い切断作業でも安定した動作を維持します。

主要データ

• XENIA 50/3 — 最大スクエアリングストローク（標準）：2250 mm；平行フェンスでの切断幅：1000 mm；テーブル寸法：900 x 550 mm；スコアリングユニット装着時の最大刃径：315 mm；刃回転数：4000 rpm；ø 400 mm 時の90°での最大刃突出量：100 mm；主モーター出力（S6）：5 kW（50 Hz）/ 6 kW（60 Hz）。
• XENIA 50/4 — 最大スクエアリングストローク（標準）：2250 mm；平行フェンスでの切断幅：1000 mm；テーブル寸法：1040 x 630 mm；スコアリングユニット装着時の最大刃径：400 mm；刃回転数：3700 rpm；ø 400 mm 時の90°での最大刃突出量：140 mm；主モーター出力（S6）：7 kW（50 Hz）/ 8 kW（60 Hz）。
• 共通：スコアリング刃最大径：120 mm；スコアリング刃回転数：8500 rpm；刃の傾斜範囲：90 ÷ 46°；排気口径：120 mm；分割ナイフ保護の排気口径：60 mm；ブリッジ型保護の排気口径：80 mm；スコアリングモーター（S6）：1.3 kW（50 Hz）/ 1.5 kW（60 Hz）。

仕様

• モデル：XENIA 50（XENIA 50/3、XENIA 50/4 をラインアップ）
• 最大スクエアリングストローク（標準）：2250 mm
• 平行フェンスでの切断幅：1000 mm
• テーブル寸法：900 x 550 mm（50/3）または 1040 x 630 mm（50/4）
• スコアリングユニット装着時の最大刃径：315 mm（50/3）または 400 mm（50/4）
• 刃の回転速度：4000 rpm（50/3）または 3700 rpm（50/4）
• スコアリング刃最大径：120 mm
• スコアリング刃回転速度：8500 rpm
• 刃の傾斜範囲：90° ÷ 46°
• ø 400 mm 時の90°での最大刃突出量：100 mm（50/3）または 140 mm（50/4）
• ø 400 mm 時の45°での最大刃突出量：70 mm（50/3）または 99 mm（50/4）
• 排気口径：120 mm
• 分割ナイフ保護の排気口径：60 mm
• ブリッジ型保護の排気口径：80 mm
• 主モーター出力（S6）：周波数/バージョンにより 5 kW（50/3）〜 8 kW（50/4）
• スコアリングモーター出力（S6）：1.3 kW（50 Hz）/ 1.5 kW（60 Hz）
