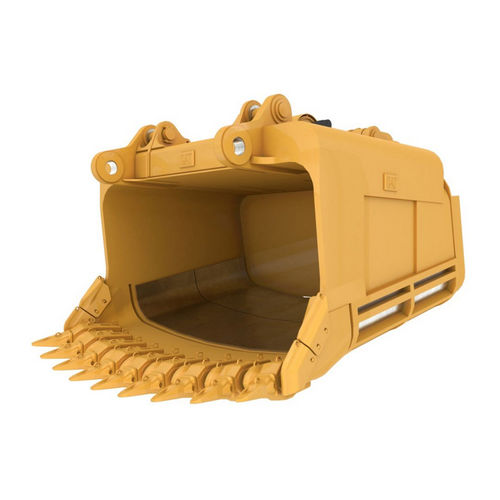

フェースショベルバケット 7495 HF

ドラグライン用

特許出願中の全く新しいデザインを採用した新しいCat®ディッパーは、カナダのオイルサンドでのハードな掘削作業において、Cat 7495 HF電動ロープショベルのホイストや群集機能への要求を高めることなく、性能と信頼性を向上させました。シミングとインサートの改善だけで、稼働時間が0.25%向上し、生産量の大幅な増加につながる可能性があると予測されています。 新しいデザインはリップのカットアングルを最適化し、ヒールの摩耗を大幅に減少させました。剛性と掘削性能を向上させるために、接地面のツールを上向きの角度にして、曲げ力を減らし、歯の摩耗を上から下まで均等にしました。 現行の45.9m3（60yd3）のラッチ式ディッパーと比較して約7％の軽量化を実現した新設計は、より安定した充填率を実現するために、より多くの切削力を提供し、困難な掘削条件での生産量を増加させます。有限要素解析（FEA）と仮想検証ツールを用いてディッパーの軽量化を図った結果、機械への負担が軽減され、ショベルのフロントエンドを構成する主要部品の長寿命化と信頼性の向上につながりました。 ディッパーには新しい垂直ラッチシステムが採用されており、システム性能の向上と部品メンテナンスの低減により、全体的な運用コストの削減を実現しています。ラッチのテーパードエンドデザインは、スライドするのではなく、インサートの表面を互いに離して持ち上げます。このデザインにより、摩耗寿命が延び、サービスタイムが短縮され、稼働率の向上に貢献します。ラッチバーのガイドプレートはクイックチェンジ方式を採用し、メンテナンス時間とコストをさらに削減しています。
