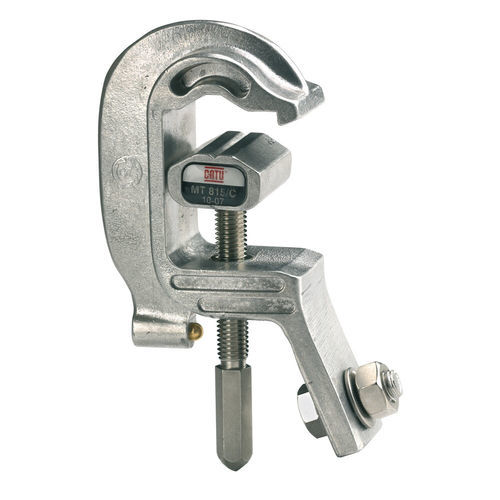

接地クランプ MT-815 series

概要
丸材および平材に取り付ける接地・短絡用クランプ。型番 MT-815-. 短絡電流定格 Icc 30 kA／1 s。

規格
IEC 61230

用途

• 丸材・平材用の接地・短絡クランプ（MALT/CC）。
• 高電圧作業や保守時の一時的な接地／短絡に使用。

特徴

• 把持能力：丸材 Ø 5–35 mm。
• 平材：厚さ 5–16 mm、幅 最大 40 mm。
• 圧着端子（cosse）用の接続範囲あり。
• 材質：軽合金。
• 短絡定格：Icc 30 kA／1 s。

バリエーション / 表
型番 | 寸法 (mm) | 質量 (kg) | Codet Enedis
MT-815-S | - | - | -
MT-815-S1 | - | - | -
MT-815-C | 180 x 120 x 45 | 0.6 | 3715042
MT-815-E | 180 x 120 x 45 | 0.6 | -

技術仕様

• 種類：接地および短絡用クランプ（MALT/CC）。
• 短絡電流（Icc）：30 kA／1 s。
• 丸材把持範囲：Ø 5–35 mm。
• 平材把持範囲：厚さ 5–16 mm、幅 最大 40 mm。
• 接続：圧着端子（cosse）対応の接続範囲。
• 材質：軽合金。
• 適用規格：IEC 61230。
• 寸法（MT-815-C / MT-815-E）：180 x 120 x 45 mm。
• 質量（MT-815-C / MT-815-E）：0.6 kg。
