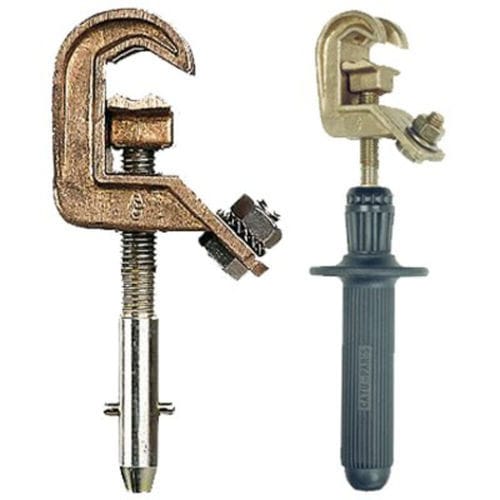

絶縁接地クランプ MT-1911 series

位相短絡

概要
MALT/CC 固定点用クランプ。短絡電流定格（Icc）：20 kA／1 s。本体は銅またはアルミニウム製。絶縁ハンドルは、参照により C 端または E 端を装備しています。

規格
IEC 61230

用途

• MALT/CC の固定点用クランプ。
• Icc：20 kA／1 s。

特長

• 本体材質：銅 / アルミニウム。
• 対応径：固定点 Ø 20 mm および 25 mm（参照により異なる）；丸導体 Ø 5–20 mm；平導体 最大 20 mm。
• 絶縁ハンドル：参照により C 端または E 端。

技術仕様

• 規格：IEC 61230。
• 短絡電流（Icc）：20 kA／1 s。
• 本体材質：銅 / アルミニウム。
• 対応径：固定点 Ø 20 mm および 25 mm（参照による）；丸 Ø 5–20 mm；平 最大 20 mm。
• 絶縁ハンドル：参照により C 端または E 端。
• 利用可能な型番と機械データ（型番 | 寸法 (mm) | 重量 (kg)）：
  MT-1911 | 300 x 80 x 40 | 0.8
  MT-1911-1 | 300 x 80 x 40 | 0.8
  MT-1911-C | 100 x 80 x 40 | 0.6
  MT-1911-E | 100 x 80 x 40 | 0.6
  MT-1911-E1 | 100 x 80 x 40 | 0.6
