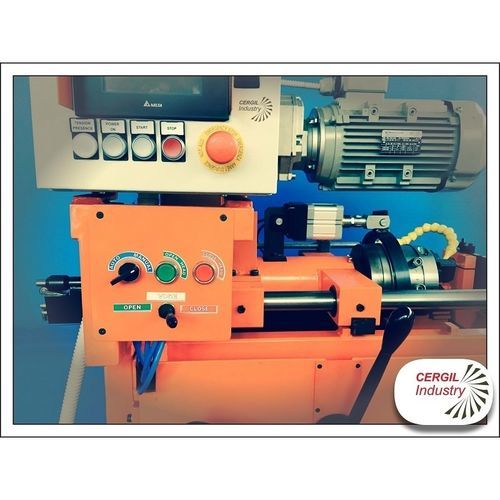

プラスチック材チューブ用ねじ切り機 A33

半自動

説明
Cergil Industry Srl のセミオートねじ切り機 A33 は、現場および工場での外径ねじ加工に対応する、最大径 M30 までのコンパクトで移動可能なユニットです。R33 自動開閉ヘッドを備えた回転チャックと調整可能な固定バイスを備え、迅速なセットアップと持ち運び性を実現し、切削具の再研磨による工具コスト低減が可能です。

主な特長

• モーター出力：3 kW。
• モーターのトルク：154 Nm。
• スピンドルトルク：590 Nm。
• クランプ閉径範囲：Ø8–Ø33。

動作

• トラペゾイダルベルト伝動のギヤモーターで駆動され、R33 ヘッドを装着した回転チャックを回す移動式ユニット。
• 循環ボールブッシュ上での手動移動式ねじ切りユニット。
• 自己センタリングの手動クランプ；オプションで空気式；V形クランプ（2つのVクランプオプションあり）。
• 空気式または自動の開閉式ねじ切りヘッド。
• チャック内でのねじ長さの設定が可能。
• 切削条件、径、ピッチに応じて主軸回転数を設定するカスタム 5" モニター。
• チェイサーの取り付け・調整が簡易；チェイサーは再研磨可能。
• 自動冷却／潤滑システム。

強み

• 実用性：コンパクトな寸法と現場用のオプション車輪。
• 簡便性：特別な技能を必要としない直感的な操作。
• コスト最適化：再研磨可能な切削工具で生産コストを低減。
• 汎用性：円筒状または円錐状のねじ、右ねじ・左ねじに対応；鉄（テクスチャバー含む）、ステンレス、アルミニウム、青銅、プラスチックに適合。

仕様

• 型式：A33
• 最大ねじ径：M30
• モーター出力：3 kW
• モーターのトルク：154 Nm
• スピンドルトルク：590 Nm
• クランプ閉径範囲：Ø8–Ø33
• ねじ切りヘッド：R33 自動開閉ヘッド（空気式オプション）
• バイス：固定式かつ調整可能；自己センタリングの手動クランプ（空気式オプション）；Vクランプ（2つのVクランプオプション）
• 駆動：トラペゾイダルベルト伝動のギヤモーターで回転チャックを駆動
• 移動：循環ボールブッシュ上での手動移動
• モニター：主軸回転数設定用カスタム 5" モニター
• チェイサー：再研磨可能；取り付けと設定が簡易；再研磨の可能性
• ねじ種類：円筒または円錐、右ねじまたは左ねじ
• 材料：鉄（テクスチャバー含む）、ステンレス、アルミニウム、青銅、プラスチック
• その他：自動冷却／潤滑；チャック内でのねじ長さ設定
