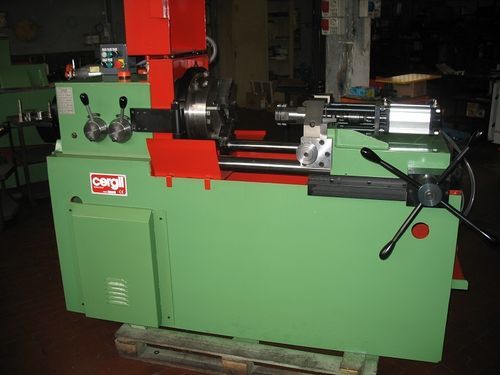

プラスチック材チューブ用ねじ切り機 F114

半自動

主な特徴

• 出力：7.5 kW。
• 主軸トルク：2132 Nm。
• クランプ径範囲：Ø33 – Ø114。

製品説明
サイクル終了時に自動開放するヘッドを備えた半自動のねじ切り機です。低い稼働コストでの大量生産に適した設計。ワークは固定され、工具が棒材の周りを回転して加工するため、強力な空気式自己位置決めクランプにより長尺材でも安全にねじ切りが可能です。可動キャリッジはボールベアリング上に設置され、ハンドホイールで駆動するため、正確で快適な操作が可能です。

操作

• 自己位置決めの空気式クランプ — 最大把持力2トン；キャリッジ位置に連動して開閉；V形把持ジョー2セット；最大開口ストローク24 mm。
• 主軸内の空気式ストッパーによるねじ長さの調整。
• 切削条件、直径、ピッチに応じて主軸回転数を設定する5.6''のコントロール画面。
• ダイス（チェイサー）の取り付け・調整が容易；ダイスは再研削可能。
• 作業位置は機械の右側または左側を選択可（発注時に指定）。
• 自動冷却／給油（ウォータリング）。
• モーター：7 kW、6極。

強み

• ワークが固定され強力に保持されるため、大量生産や長尺材の加工に適する。
• オペレーターに優しい設計で、特別な技能を必要としない簡単な操作。
• 切削工具の再研削が可能なためコスト削減に寄与。
• 材質・ねじの汎用性：円筒/テーパー、右ねじ/左ねじに対応；異形棒鋼、ステンレス、アルミ、ブロンズ、プラスチックにも対応。

技術仕様

• 型式：F114。
• 出力：7.5 kW。
• モーター：7 kW、6極。
• 主軸トルク：2132 Nm。
• 把持方式：空気式自己位置決めクランプ；最大把持力2トン；V形ジョー2セット。
• クランプ径範囲：Ø33 – Ø114。
• クランプ最大開口ストローク：24 mm。
• ねじ長さ制御：主軸内部の空気式ストッパー。
• キャリッジ：ボールベアリング上に設置、ハンドホイールで駆動。
• ヘッド：工程終了で自動開放するねじ切りヘッド；空気シリンダーで開閉、ねじ長さに連動。
• 操作部：5.6''画面で主軸速度、直径、ピッチを設定可能。
• ダイス：再研削可能；取り付け・調整が容易。
• 冷却／潤滑：自動給水式。
• 用途：長尺材や各種材質に対応した工業生産向け。
