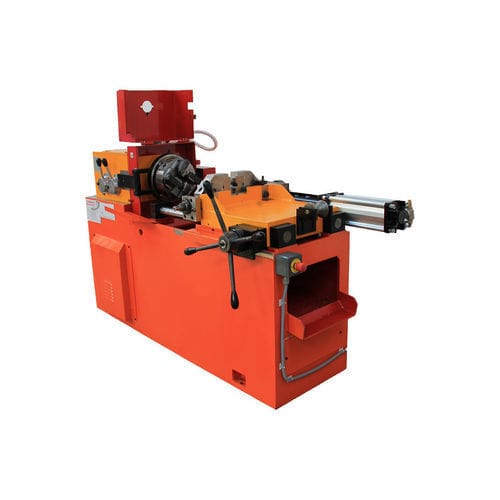

プラスチック材チューブ用ねじ切り機 F60

半自動

概要
F60は長尺材の外ねじ加工向けに設計された半自動ねじ切り機です。加工サイクル終了時にヘッドが自動で開く設計です。ワークは固定され、工具が素材の周囲を回転して切削を行います。強力な自己センタリング式空気圧チャックにより長尺材の保持が容易で、安全な加工が可能です。可動キャリッジはボールベアリング上を走行し、ハンドルで操作して精密かつ容易に位置決めできます。

主な特長

• エンジン出力：7.5 kW
• モーター荷重トルク：80 Nm
• スピンドルトルク：1030 Nm
• クランプ径範囲：Ø8～Ø60

操作

• 自己センタリング式空気圧クランプ — 最大締付力約2トン。キャリッジ位置に連動したクランプの開閉。V形クランプ爪2セット。最大開きストローク：24 mm。
• スピンドル内部の空気圧ストッパーでねじ長さを調整。
• 5.6''の制御画面で切削条件、径、ピッチに応じたスピンドル回転数を設定可能。
• チャイザ（ねじ切りコマ）の取付・調整が容易で、再研磨可能。
• 作業位置は右側または左側を選択可能（発注時に指定）。
• 自動冷却（クーラント）システム搭載。
• モーター仕様：7 kW、6極（運転仕様に記載）。

強み

• 耐久性：連続的な産業用途や大量生産に対応する設計。
• 操作性：キャリッジの手動操作と直感的な操作性で習熟が容易。
• コスト効率：再研磨可能な工具により消耗品コストを低減。
• 多用途性：円筒形・円錐形のねじ、右ねじ・左ねじを、異形棒鋼、ステンレス、アルミ、青銅、プラスチック等の材料上で加工可能。

ドキュメントと動画

• F60の技術資料（PDF）あり（英語）。
• 製品動画あり（YouTube）。

技術仕様

• 型式：F60
• 機械種別：ヘッド自動開放式の半自動伝統型ねじ切り機
• エンジン出力：7.5 kW（モーター：7 kW、6極）
• モーター荷重トルク：80 Nm
• スピンドルトルク：1030 Nm
• クランプ径範囲：Ø8～Ø60
• 最大締付力：約2トン（自己センタリング式空気圧クランプ）
• クランプ最大開きストローク：24 mm
• ねじ長さ制御：スピンドル内蔵の空気圧ストッパー
• 制御インターフェース：スピンドル速度と切削パラメータ設定用5.6''画面
• 可動キャリッジ：ボールベアリング、ハンドホイール操作
• チャイザ：取付簡単、再研磨可能
• 自動冷却/潤滑システム
• 作業位置：右側または左側（発注時に指定）
• ねじの種類：円筒または円錐；右ねじ・左ねじ
• 対応材料：鋼（異形棒含む）、ステンレス、アルミ、青銅、プラスチック
