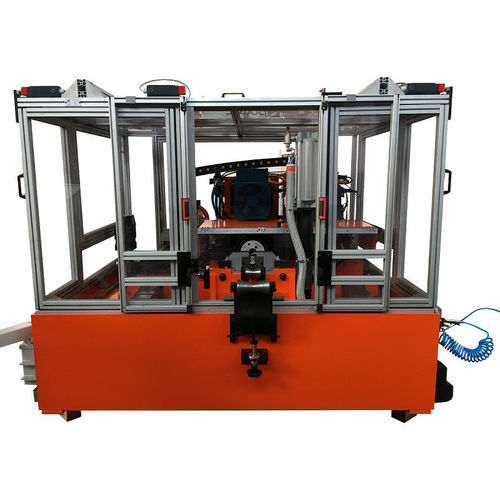

自動ねじ切り機 RB EVOL

概要
ワークを回転させずに切削（ピーリング）または圧造（ローリング）で外ねじを加工するCNC生産機です。
バーは固定されるため、長さが制限要因になりません。クロステーブル上の2つの作業主軸により、異なる工具を1台または複数の自己中心化チャックの軸へ移動できます。ピン間でのワーク停止と位置自動調整は、加工するねじ長さに応じて行われます。操作インターフェースは使いやすく、プログラミングの専門知識は不要です。ピーリングとローリングの両方の構成が可能です。

カスタマイズ
機械は構成可能で、生産要件に応じて適応・改良できます。

主な特長

• ベース重量：4500 kg
• 最大設置電力：55 kW
• 電圧：400 V 50 Hz
• エアー供給：8 bar

説明
RB EVOLは、固定されたバー上で切削（ピーリング）または圧造（ローリング）により外ねじを生産するよう設計されています。クロステーブル上の2つの主軸により、工具を1台または複数の自己中心化チャックへ移動できます。自動停止と位置決めは要求されるねじ長さに従って管理されます。制御インターフェースは直感的で、プログラミング経験のない作業者にも適しています。ピーリングおよびローリング用の複数の構成が提供され、特定の生産サイクル向けに機械をカスタマイズできます。

強み

• 長尺バー対応のピーリング・ローリング機
• ねじ長さ：0〜400 mm
• ねじ加工するバーの長さに制限なし
• 4軸CNC、ナンバードリードスクリュー、ブラシレスベクトルモーター
• 大型レール上のリニアベアリングガイド
• 生産プログラムの管理
• ねじのスタート（起点）管理

技術仕様

• 型式：RB EVOL
• ベース重量：4500 kg
• 最大設置電力：55 kW
• 電圧：400 V、50 Hz
• エアー供給：8 bar
• ねじ長さレンジ：0〜400 mm
• 動作モード：ピーリング（切削）およびローリング（変形）
• ワークハンドリング：自己中心化チャックによる固定バー；クロステーブル上の2つの作業主軸
• 制御：4軸CNC、ナンバードリードスクリュー、ブラシレスベクトルモーター
• ガイド：大型レール上のリニアベアリングガイド
• 生産管理：プログラムおよびねじスタートの管理
• カスタマイズ：生産ニーズに応じて構成・進化可能
