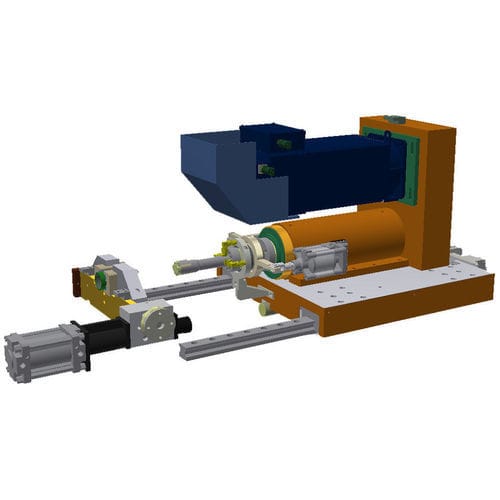

CNCフライス カッター装置 RB EVOL

ブラシレスモーター駆動スクリュー

主な特長

• 基準重量: 3400 kg
• 最大設置電力: 25 kW
• 電圧: 400 V、50 Hz
• 圧縮空気: 8 bar
• ねじ長さ: 0〜400 mm
• 数値制御のリードスクリューを備えた4軸CNC
• ブラシレス・ベクトルモーター駆動
• 大型レール上のリニアベアリングガイド
• 着脱可能で再研削可能な高速度鋼（HSS）タッピング工具
• プログラミング知識を必要としないユーザーインターフェース

説明
ワークを回転させずに内ねじ加工を行うために設計された専用のCNC生産機です。パイプやスリーブの内部にねじを加工することができ、建設用支柱などの用途に適しています。

特殊なタッピングヘッドは引込み式の歯構造を備え、ねじ切り終了時に主軸の回転を反転させることなく工具を素早く戻すことができ、サイクル時間とワークへの機械的負荷を低減します。

高速度鋼（HSS）製のタッピング工具は着脱可能で再研削が可能なため、工具寿命を延長できます。操作画面は直感的で高度なプログラミング技能を必要とせず、オペレーターの教育や生産ラインへの組み込みが容易です。

RB EVOLは複数の構成で提供され、生産要件に応じてオプションでカスタマイズ可能です。

強み

• 引込み式歯を持つタッピング工具を備えた専用マシン
• ねじ長さ0〜400 mmに対応
• 高精度を実現する数値制御リードスクリューとブラシレスベクトルモーターを備えた4軸CNC
• 大型レール上のリニアベアリングガイドによる安定した精密な移動
• 反復可能なサイクルのための生産プログラム管理
• 計画的な保守のための工具摩耗管理

ドキュメントとマルチメディア
PDFの仕様書を用意しています。
デモンストレーションビデオあり（YouTube）。

仕様 / 技術データ

• モデル: RB EVOL（内ねじ用）
• 基準重量: 3400 kg
• 最大設置電力: 25 kW
• 電圧: 400 V、50 Hz
• 圧縮空気: 8 bar
• ねじ長さ: 0〜400 mm
• 軸数: 4軸CNC
• 駆動/フィードバック: 数値制御リードスクリュー；ブラシレス・ベクトルモーター
• ガイド: 大型レール上のリニアベアリングガイド
• タッピングヘッド: 回転方向を逆転させずに工具を素早く戻せる引込み式歯構造
• 工具: 着脱可能で再研削可能な高速度鋼（HSS）タッピング工具
• 制御: プログラミング知識を必要としないユーザーインターフェース
• 構成: 複数の構成が可能；生産要件に応じてカスタマイズ可能
