再帰反射板

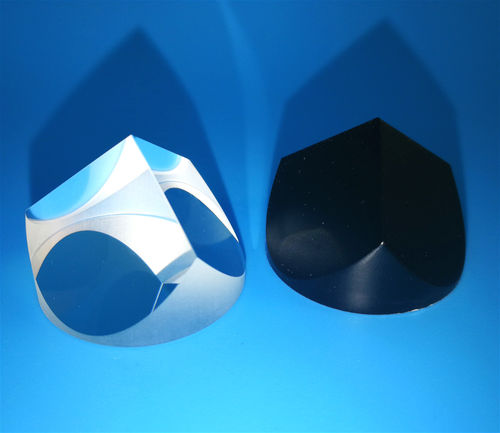

レトロリフレクター(コーナーキューブプリズム)は、N-BK7ガラス/UVFSのソリッドピースから製造された三面体プリズムです。当社では、反射防止コーティング(AR)を施したバージョンの他に、再帰反射板を提供しています。これらの反射面はコーティングされておらず、全内部反射(TIR)に依存しています。また、導入される楕円度を最小限に抑え、偏光の変化を10°未満に抑える第2面鏡面反射を採用した裏面コーティング済みの再帰反射鏡も提供しています。
製品の説明
リターリフレクターは、画像やビームを3回の反射を介して元の方向に向けて反射させます。入射角がゼロでなくても、ビームや像は反転して180°を通して反射します。これらのプリズムのアライメントの鈍感性により、理想的な再帰反射光学系となっています。これらの再帰反射プリズムでは、入射光と反射光は3秒以内に平行になります。しかし、入射ビームと反射ビームが光学系の正確な中心に当たらない限り、それらは重なり合うのではなく、むしろお互いにずれてしまいます。例えば、入射ビームが中心の右に3mm当たった場合、再帰反射されたビームは中心の左に3mm出てきます。
仕様。
材料。K9/溶融シリカ
寸法公差。+0/0-0.1mm
表面の質: 40/20
波面歪み:λ/8 at 632.8 nm
総合的な角度精度:2-10"
ベベル保護ベベル
コーティング。反射コーティング&ARコーティング(+黒塗り)
ユウタイ光学のおすすめリトリーブレンズ一覧です。
H-K9L(BK7)レトロリフレクター。
紫外線溶融シリカ製の再帰反射板。
2",3",5 "反射板。
---
