... ウォラストン・プリズムは、偏光を操作する光学装置である。ランダム偏光または非偏光を、直交する2つの直線偏光出射ビームに分離する。 ウォラストン・プリズムは、直交する2つの方解石プリズムから成り、その底面は、垂直な光軸を持つ2つの直角三角形プリズムに固着されている。ウォラストンプリズムは、一般的に偏光ビームスプリッターとして使用されます。2つの透過ビームの偏光は、入射ビーム方向に対してほぼ対称です。出射ビームの偏光は、入射ビームと出射ビームがある面に対して平行と垂直です。 ウォラストンプリズムは、アルマイト処理されたハウジングに取り付けられている。取り付けられたウォラストンプリズムハウジングの出射端面には、白いマーキングラインが刻まれています。光は保持リングのある端から入射し、ウォラストンプリズムを通過した後、2つのビーム（振動方向が互いに垂直なo-光とe-光）に分かれます。 ウォラストンプリズムは、偏光を操作する光学装置です。ランダム偏光または非偏光を、直交する2つの直線偏光出射ビームに分離します。 ...
Daheng New Epoch Technology, Inc(CDHC)
... 直角プリズムは、光源の入力として使用される面に応じて、光路を90°または180°ずらすために使用できます。 ライトアングル・プリズムは、光源の入力としてどの面が使用されるかに応じて、光路を90°または180°ずらすために使用することができます。光の全内部反射の原理により、プリズムの直角面から光ビームが入射すると、プリズムの傾斜面で全内部反射が起こり、光はもう一方の直角面から出射し、ビームの90°反射が達成されます。プリズムの傾斜面から入射した光は、直角面で2回の全反射を経て、最終的に傾斜面から入射ビームと平行な方向に出射し、光路の180°反射を達成する。 ...
Daheng New Epoch Technology, Inc(CDHC)
... UVグレードの石英は、深紫外域での透過率が高く、レーザー誘起蛍光をほとんど示さないため、紫外域から近赤外域までのアプリケーションに最適です。直角プリズムは、光源の入力としてどの面を使用するかによって、光路を90°または180°ずらすために使用できます。 UVグレードの石英は、深紫外域での透過率が高く、レーザー誘起蛍光をほとんど示さないため、紫外域から近赤外域までのアプリケーションに最適です。直角プリズムは、光源の入力としてどの面を使用するかによって、光路を90°または180°ずらすために使用できます。 ...
Daheng New Epoch Technology, Inc(CDHC)
... 広帯域光源または8～12 µmを超える複数の波長を使用して、4分の1波長、半波長、またはその他のリタデーションを生成します。 これらのフレネルプリズムと菱形は、内部全反射を利用して、ほぼ波長に依存しないS偏光とP偏光の間の位相変化を生じさせます。これにより、実質的に任意の遅延を備えたストレートコンポーネントと角度付きコンポーネントが可能になります。 さまざまな形状を選択して、さまざまな偏光効果を生成したり、透過ビーム経路の角度やオフセットを生成したりできます。 ...
... 質の高い医療ソリューションへのニーズに応えるため、さまざまな技術・製品開発を行っています。光学技術の分野では、さらなる低侵襲化に伴い高解像度化・小型化を実現する技術開発に取り組んでいます。分光・蛍光観察技術の分野では、人の眼では見えなかった患部や細胞をより鮮明に可視化する技術開発を進めています。これらのイノベーションにより、正確な患部特定／診断を可能にする先端医療技術の発展と患者様のQOL向上に貢献します。 特長 数ミリ角、多面接合技術を保有。 可視光から近赤外光まで対応。 低侵襲を可能とするMicrolens技術を保有。 高精度、高解像度へ貢献。 正確な光を捉え分光する技術に重要な 成膜技術を保有。阻止帯OD6以上の 設計から製造技術を保有。 ...
TECHSPEC® ハイパワーレーザーライン直角プリズムは、2~5J/cm2の高レーザー耐力特性を有し、大抵のNd:YAGレーザーシステムに容易に組み込めます。角度公差を厳しくして製造した本プリズムは、硝材に精密な合成石英ガラスを使用し、精密なアライメントを要求するレーザーベースのアプリケーションに最適です。
Edmund Industrial Optics
... 高精度N-BK7プリズムは、Λ/4の表面平坦度と、可視および近赤外領域での干渉計やホログラフィーのような最も要求の厳しいアプリケーションのための複数のARコーティングを提供します。 -精密N-BK7基板 -20-10スクラッチディグ -λ/4表面平坦度 -4 ARコーティングによる透過率の向上 -ビーム屈曲および再帰反射に優れる 全内部反射 全反射（TIR）により、直角プリズムを90°反射鏡または180°再帰反射鏡として使用することができます。入射面と出射面からの反射損失を除けば、TIRは非常に広い波長範囲で100%の反射率を示します。入射角がTIRの許容範囲を超える場合や、TIRが要求するように反射面を清浄に保てない環境の場合は、反射面を保護アルミニウムでコーティングする必要があります。 VISおよびNIRアプリケーション用N-BK7 N-BK7は、ほとんどの可視および近赤外用途に優れたレンズ材料です。最も一般的なホウケイ酸塩クラウン光学ガラスで、優れた性能を低価格で提供します。その高い均質性、低い気泡と介在物含有量、分かりやすい製造性により、透過型光学部品に適しています。 高品質の精密プリズム面 当社の精密プリズムは、波面歪みを最小限に抑える厳しい公差で研磨されています。厳しい表面品質公差は、散乱と不要な回折効果を最小限に抑えます。これらの直角プリズムの表面品質は20-10スクラッチディグ、表面平坦度はλ/4です。 ...
... GPI Opticsのプリズムは、さまざまなモデル構成で入手可能です。 これらには、60° の正方分散、醸造所の角度分散、鳩、リトロウ分散、ペンタ、ポロ、レトロリフレクター、直角バージョンが含まれます。 ...
... ライトアングルプリズムは、通常、イメージパスを曲げたり、90° の光を方向付けるために使用されます。 これにより左利きの画像が生成され、プリズムの向きに応じて画像が反転または反転されることがあります。 直角プリズムは、画像/ビーム変位に組み合わせて使用することもできます。 N-BK7 直角プリズムは、さまざまな可視光アプリケーションで使用する高精度 N-BK7から作られています。 直角プリズムは、全内部反射によって90° リフレクタまたは180° レトロリフレクタとして使用できます。 入口面および出口面からのわずかな反射損失を除き、TIRは広い波長範囲にわたって100 ...
... 経済 光の分散を発見する経済的プリズム。 ベース：正三角形 高さ：25mm 角度3x 60° 面3つの研磨面 材質：標準ガラス ...
OVIO INSTRUMENTS
... 寸法の詳細 選択可能な範囲: 長方形プレート: 0.5 mm ～ 250 mm エッジ長 円形プレート: 0.5 mm ～ 350 mm 直径 厚さ: ランダムに選択可能、薄い側面が 0.5 mm 以上の場合、 許容差 : 最大 λ/10 (直径から厚さまで、または直径から最も大きいエッジの場合は ≤ 6 を選択します。 サイズに応じて長さ比） ウェッジ角度：最大 1インチ、サイズまたは ウェーブフロントの変形に応じて：最大 λ/10サイズに応じて 厚さ：最大 ± 0.005mm ...
Hellma GmbH & Co. KG
... ウェッジプリズムΦ25.0mm 1°3′0″について 簡単な説明 ウェッジプリズムのウェッジ角度とリアARコーティングは、ゴースト像の干渉を低減することができます。 高精度の基板は、反射と透過の波面誤差を確保することができます。 ウェッジプリズムは、特定の偏向角度で入射ビームを特定の方向に偏向させます。ペアで使用する場合、2つのウェッジプリズムの相対回転により、入射ビームを軸とするピラミッド内の任意の方向に出射ビームを配置することができます。ウェッジプリズムのウェッジ角度と後部ARコーティングは、ゴースト像の干渉を低減することができます。高精度の基板は、反射と透過の波面誤差を確保することができます。イメージオプティクスは、お客様のアプリケーションのために異なる分割比の様々なウェッジプリズムを提供することができます。 ...
NATSU PRECISION TRADE LIMITED
... 多くの場合、ソースの偏光を変更または操作する必要があります。 例えば、反射位相リターダは直線偏光から円偏光に変換し、レーザー切断品質を向上させます。 （反射性位相リターダについては、「位相リターダ」を参照してください）。 しかし、ほとんどの偏光変化装置（反射位相リターダと波形プレート）は、非常に波長に敏感で、狭帯域または単一波長動作のみを提供します。 このページで説明するフレネルプリズムとロンブは、光が内部反射を受けるときに、s と p の偏光成分の間に相対的な位相変化があるという原理を利用しています。 ...
... 先端LCD，DLP，LCOSディスプレイのライトエンジンに使用される光学プリズムをはじめ、DVDシリーズのプリズムやダイクロイックミラーの製造が可能です。 プリズム加工能力：角度精度：5"、面精度：1/10λ以下、ピラミッドエラー：1"、サイズ精度：±0.02mm。 ...
... 0°プリズム、ブリュースタープリズム、およびその他の特殊な形状。 説明 プリズムは、平面サーフェスが互いに平行に配置されていない光学エレメントです。 反射と分散プリズムがあります。 反射プリズムでは、全反射の効果は、ビームを偏向させたり、画像を回転させるために使用されます。 対照的に、分散プリズムは、光を分散またはスペクトル的に分離するために使用されます。 ...
... • レーザーまたはラボ品質 • 溶着シリカまたはガラス • 90 度または180 度の反射 • 反射防止コーティングが利用可能な 直角プリズムは、90° または180° の間でビームを回転または偏向させるために使用されます。 いずれの場合も、これは総内部反射によって達成され、非常に効率的な広帯域リフレクタを生成します。 入 ってくるビームがコリメートされ、垂直な入射角でプリズムに入ることが重要です。 これは、完全な内部反射を達成することができるようにすることです。 レーザー品質とラボ品質の両方のプリズムを取り揃えています。 ...
EALING
... プロジェクターのモニターシステム、デジカメシステム、生物識別システム、ハイエンド検測及び医療システムなどの多分野に応用でき、販売先はドイツ、スイス、韓国、日本、ロシアなど様々な国と地域に分布しています。 １. プリズムレンズの加工能力：角精度5″；面精度within 1/20λ；稜差：1″；サイズ精度：±0.02mm。 ２. プリズムレンズの接合工程は成熟で、月産は数万セットに達します。 ...
... ARTIFEXレーザーグレードN-BK7は直角プリズムで、通常は光路で90° の偏差を達成するために使用されます。 このプリズムは、N-BK7グレードAの光学ガラスで構成され、全体の寸法は ± 0.1mmです。 さらに、直角プリズムは、表面品質が20/10のスクラッチ掘り、632.8nmで10の平坦度率を有します。 ...
Artifex Engineering e.K.
... ウェッジ ARD-Opticsは、サファイア、石英ガラス、その他の光学材料からウェッジを製造しています。 通常の標準的なウェッジに加えて、お客様のご要望に応じて、セグメント、台形、その他の複雑な形状のウェッジも製造しています。これらのウェッジのサイズは数ミリから80ミリまであります。 ...
ARD Optics
... 特殊な形状のプリズム 時間：2020-09-17 19:12 簡単な紹介：属性 /属性 规格 /仕様 外径 /外径(mm )1mm 公差 /許容差（mm ) 0.01 角度公差 /角度公差 (mm )10 光洁度 /SurfaceQuatliy 10/5 面型 /Flatness 1/10 倒角 /Bevel 0.1-0.3*45... ...
... 光学系のステアビーム 連続的な角度調整のためにペアで使用できます 適切なウェッジを選択することで、他のビームパラメータに影響を与えずに正確なビームの偏差を作り出すことができます。 2つのウェッジを傾斜サーフェスと一緒に使用すると、ウェッジを回転させるカウンターによるビーム偏差の連続的な変化を生み出すことができます。 ウェッジプリズムは、様々な形状とサイズで、または様々な反射防止コーティングで入手可能です。 ...
EKSMA Optics
... ライトアングル光学プリズムは、90 度を通して光を逸脱させるミラーとして、また全内部反射によって180 度光を偏向させるレトロリフレクターとして使用されます。 Cretor Optics（CNCO）は、光学ガラス、光学結晶、レーザー結晶から作られたあらゆる種類の直角プリズムを製造することができます。 UV、VISからIRまでの光学用途に広く使用されています。 BK7ガラスとすべてのカタログ光学ガラス、サファイアクリスタル、水晶結晶、シリコン単結晶、ヒューズシリカなど -表面品質：80/50、60/40、40/20、20/10、10/5。 ...
CreatorOptics
... RGBプリズムの動作原理は、主に光の屈折と反射、および光に対する特定のコーティングの選択的作用に基づいています。RGBプリズムでは、異なる波長の光（赤、緑、青）が異なる角度で屈折し、光のスペクトル分離を実現します。同時に、プリズムの表面および内部のコーティングが特定の波長の光を反射することで、これらの光線が特定の経路を伝搬し、最終的に重ね合わされた後に同じ方向に出射することを可能にし、様々な光学機器において重要な役割を果たしている。 ライジングEOのRGBプリズムは、製造工程で特殊な耐高温接着剤を使用して接着され、高温環境下でのプリズムの安定性と耐久性を保証します。接着工程を正確にコントロールすることで、指標表面の接着剤のはみ出しは0.3mmを超えず、プリズムの端正で美しい外観を保証するだけでなく、余分な接着剤による光学性能への潜在的な悪影響を回避します。さらに、表面は特殊インクによるマット仕上げで、光の反射やまぶしさを効果的に抑え、使用中の総合的な性能をさらに高めています。 ...
Fujian RISING EO Technologies CO.,LTD

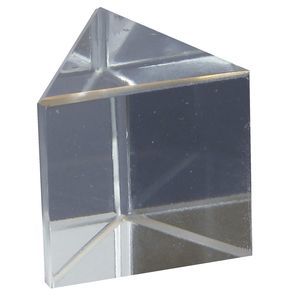

... 正三角形のプリズムは、通常、光の異なる色への分散に使用されます。 最初の面に斜めに入射する光は、波長に応じて分散され、反対側の面からスペクトルとして現れます。 当社は、BK7 光学ガラス製のプリズムを提供しています。 ...
Optosigma Corporation
... バーコーティング斜辺直角プリズム 直角プリズムは通常、イメージパスを曲げるため、または90°で光を方向転換するために使用されます。直角プリズムは90°の角度で設計されたプリズムです。直角プリズムは、プリズムの向きに応じて、左利きの画像を反転または反転させます。 2つの直角プリズムを一緒に使用することは、画像またはビーム変位用途に理想的です。これらのプリズムは、イメージ反射または反射プリズムとしても知られています。 1.直角プリズムは何に使われていますか？ 直角プリズムは通常、イメージパスを曲げるため、または光の方向を変えるために使用されます。それは90度まで光を偏向させるために使用され、また全反射によって180度まで光を偏向させるために使用されることができます。 2.どのような種類の材料でユニオプティクスが直角プリズムを作ることができますか？ n-bk7ガラス、紫外線溶融石英、その他の光学ガラス 3。 ...
UNI Optics Co., Ltd
... Dove プリズムは、プリズムを回転させたときに画像を回転させるために使用されます。 送信された画像は、プリズム回転の 2 倍の角度で回転します。鳩プリズムに入る光は、プリズムの長さが長いため、平行または衝突する必要があります。 通常、鳩プリズムは、斜辺フェースをアルミしない全内部反射モードで使用されます。 したがって、清潔さが最も重要です。 ...
... 直角プリズムは最も広く使われているプリズムである。斜辺の内部全反射（TIR）を利用して像を反転させ、90°の方向転換を実現する。これにより左利きの像が得られ、プリズムの向きによって像が反転したり、元に戻ったりする。直角プリズムは、画像/ビーム変位用に組み合わせて使用することもできる。3mm/5mm/10mm/12.7mm/20mm/25.4mm/30mmはYutai Opticsから素早く供給可能です。 製品の説明 Yutaiはあなたの選択のための提案： a.プリズムを再帰反射鏡として使用し、コーティングの指定波長範囲で表面反射を低減したい場合、斜辺にARコーティングを施した直角プリズム。 b.脚部にARコーティングを施した直角プリズム。 仕様 材質：BK7、石英 寸法公差：±0.1mm 角度公差：90 ベベル< ...
Changchun Yutai Optics Co., Ltd.
... ハト型プリズムは、上部を取り外した直角プリズム。像を反転させることができる。光が反射する側にコーティングを施し、光センシング用途に使用することもできる。 直角ルーフ光学ガラスプリズムは、通常双眼鏡や像の直角偏向が必要な場合に使用されます。像は上から下ではなく、左から右に偏向される。 五角形ルーフプリズムは、ビームを左から右、または上から下に偏向させることなく、90度偏向させます。 ひし形プリズムが生成する出力ビームは、入力ビームからずれますが、ビームの方向は変わらず、像も反転しません。 ポロプリズム（独立型またはそれ以上の構成）は通常、像の方向を変えるために使用される。双眼鏡、望遠鏡、顕微鏡など、スペースに制約のある光学機器のエレクタとして一般的に使用されています。ポロシステムの範囲は、像の向きを変える必要がある軸の数によって決まります。 アナモルフィックプリズムの興味深い用途は、入射ビームのサイズを変えることです。これは、レンズの集光素子やコリメーション効果ではなく、プリズムの形状（例えば、入射面と屈折面の間の角度）によって完全に引き起こされます。アナモルフィック光学ガラスビームスプリッタは、光軸に沿って光ビームを伝搬させるため、通常2つ1組で配置されます。 ...
zoolied inc.
... プリズムは特殊な形状を持つ光学部品で、通常、レーザービームを方向転換したり、波長に分割したりするために使用される。 プリズムはただのガラスですか？プリズムはレンズの一種ですか？プリズムとは何ですか？ プリズムは単なるガラスではありませんし、レンズの一種でもありません。プリズムは特殊な形状をした光学部品で、通常、レーザー光の方向転換や波長分割に使用されます。 プリズムの仕組み レーザー光線がプリズムを通過すると、屈折によって曲がり、分散によって成分に分かれます。また、プリズムは内部で光を反射し、ビームの方向を変えることができます（像の向きを調整したり、効果的にビームを分割したり、結合したりする）。 光学プリズムは何に使用されますか？ 光学プリズムは、レーザービームを曲げたり、分散させたり、反射させたりといった光の操作に使用されます。これは、カメラ、双眼鏡、分光器において、画像補正、波長分離、ビーム指向のための重要な部品です。 プリズムはどのように作られるのか？ あらゆる種類のプリズムの製造には、いくつかの典型的な工程があります： ...
... 材質 SF11 Grade A 光学ガラス 寸法公差 +0.0,-0.2mm クリアアパーチャ>80 平面度 λ/8@633nm シータq=29°27′+/-3″。 表面品質 60/40 スクラッチ/ディグ コーティング MgF2 単層垂直面 ...
Dayoptics, Inc.
... フレネルプリズムは、一定のプリズム角度を持つ直線的な構造をしています。平行光を一定の偏向角で偏向します。 弊社では、様々な標準設計の他、お客様のご要望に応じたカスタム設計も承っております。 プラスチック微細構造光学部品を使用することで、従来の光学製品よりも多くの利点が得られます： -重量、厚さ、体積の大幅な削減 -超高口径（高速）素子や大面積光学部品の製造が容易； -光学設計におけるほぼ無制限の柔軟性； -実質的にあらゆる形状や寸法に部品を仕上げるコスト効率の良いカスタム仕上げ。 ___________________________________________________________________________ 寸法はすべてmm単位。 標準使用材料はPMMA（屈折率＝1.49、相対分散＝58）。他の材質も可能です。 外形寸法は、透明な開口部から5～20mmまで可能です。その他の寸法や特殊なトリミングもご要望に応じて対応可能です。 標準厚みは1.8mm±0.3。その他の厚みも可能です。 その他の寸法や特殊なトリミングもご要望に応じて対応いたします。 ご要望に応じて特別デザインも可能です。 ...
... プリズムには多くの種類があり、それぞれが特定のイメージングタスクを実行するために必要な反射を達成するための特定の形状を持っています。反射プリズムは、ビームを反転、回転、偏向、変位させることができる。分散プリズムは、分光アプリケーションやレーザー出力を調整するためのスペクトル分離を生成します。 UPTは、ペンタプリズム、ビームスプリッタペンタプリズム、直角プリズム、コーナーキューブなど、多くの種類の高精度プリズムを提供しています。超小型ペンタプリズム、直角プリズムは、光通信用スイッチなどに広く使用されています。その他、ハトメプリズム、ルーフプリズム等、ご要望に応じたプリズムをご提供いたします。 90°の偏角は、2つの反射面の交線に平行な軸を中心としたプリズムの回転に依存しません。このプリズムは、プラムレベル、測量、アライメント、測距、光学工具によく使用される。このプリズムの反射面は、金属コーティングまたは誘電体コーティングされている必要があります。標準的なペンタプリズムの反射面は、アルミニウムまたは強化アルミニウムでコーティングされています。 ウェッジを追加し、第一反射面に部分反射コーティングを施すことにより、ペンタプリズムをビームスプリッタとして使用することができます。ビームスプリッタ用ペンタプリズムは、標準的な透過/反射(T/R)比10/90,50/50で供給しています。 ...
... IR研磨フッ化バリウム（BaF2）60°プリズム 25.4 x 25.4 x 25.4mm 60°等方分散プリズム。 三面研磨済み ...
Crystran Ltd
... 分散プリズムは60°の角度を3つ持つため、正三角形プリズムとも呼ばれる。高次の回折効果を必要とする場合には、回折格子よりも有利である。 分散プリズムの典型的な用途は波長角度分離で、プリズムをビーム経路に配置してビームを2回屈折させる。一般的な方法は、プリズムの最小偏角を利用するもので、目的の波長がプリズムの底面に対して平行に進むように調整することで達成される。 これにより、入射ビームと屈折ビームの角度が対応する面に対して等しくなります。このアライメントにより、最大限のクリアアパーチャーが得られ、p偏光に対する反射損失が最小になります。 分散プリズムは、ピンク・フロイドのアルバム『ダークサイド・オブ・ザ・ムーン』の象徴的なジャケットに描かれた、白色光を虹色に分離する分散プリズムから、ポップカルチャーでよく知られている。 開口率 >90% 表面品質、S-D 20-10, ...
Altechna
... 直角プリズムは、外部機械的ストレスに応答して取り付けが容易であり、変形がはるかに少ないため、厳しい音響負荷または慣性負荷を伴うアプリケーションでは、傾斜ミラーよりも好ましいことがよくあります。 屋根面からのTIRの許容角度の制限を超えない限り、直角プリズムはレトロな反射板として機能し、ビームを元の方向に戻すことができます。 直角プリズムは、最も一般的なタイプのプリズムです。 これは、入射方向から90度で光のビームをリダイレクトするために使用するか、180ビームレトロリフレクターとして使用されます。 ...
Hobbite.Co., LTD
