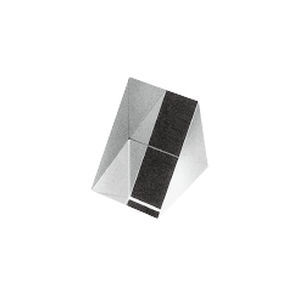

三角形プリズム TS-07 series

BK7

製品概要
TS-0700Pシリーズの90°直角光学プリズム。本プリズムは左右の像を反転させ、入射光を90°偏向させます。屋根面（roof surface）を有する構成では水平方向に180°の像反転が発生します。標準品は無コーティングで供給されますが、アンチリフレクションや金属コーティングは受注対応可能です。

用途

• 双眼鏡および光学ファインダー
• 顕微鏡の接眼部およびイメージング経路
• 側方観察、検査、照明システム
• 撮像レンズや光ファイバー／ライトガイド近傍での組込み

補足情報
集光中の光路にプリズムを挿入すると、BK7材では焦点位置がプリズム寸法のおよそ1/3だけずれます。プリズムを像経路に挿入すると球面収差や画面湾曲が増加するため、光学設計時に考慮してください。

仕様

• 材質：BK-7 / S.F.S.
• 屈折率（標準値）：BK-7：1.51680 (nd)、1.51872 (ne)；S.F.S.：1.4585 (nd)、1.4681 (ne)
• 設計波長：587.6 nm（d線）
• 公差：
  • 角度：±3'
  • ピラミッド誤差：±3'
  • 面平坦度：λ/4
  • 面品質：MIL60-40

標準価格表（税抜価格）

• TS-0700P | 2×2×2 mm | BK-7 | 6,000
• TS-0701P | 3×3×3 mm | BK-7 | 5,000（在庫切れの場合は受注生産）
• TS-0702P | 5×5×5 mm | BK-7 | 3,300
• TS-0703P | 10×10×10 mm | BK-7 | 3,000
• TS-0704P | 13×13×13 mm | BK-7 | 4,000（在庫切れの場合は受注生産）
• TS-0705P | 15×15×15 mm | BK-7 | 4,500
• TS-0706P | 17×17×17 mm | BK-7 | 3,500（在庫切れの場合は受注生産）
• TS-0707P | 20×20×20 mm | BK-7 | 5,500
• TS-0708P | 22×22×22 mm | BK-7 | 5,500
• TS-0709P | 25×25×25 mm | BK-7 | 6,000
• TS-0710P | 30×30×30 mm | BK-7 | 8,500
• TS-0711P | 35×35×35 mm | BK-7 | 22,000
• TS-0712P1 | 40×40×40 mm | BK-7 | 24,000

傾斜面へのコーティング例（税抜価格）

• TS-0702PAL | 5×5×5 mm | BK-7 | 7,000 | AL+SiO コーティング
• TS-0703PAL | 10×10×10 mm | BK-7 | 6,500 | AL+SiO コーティング
• TS-0705PAL | 15×15×15 mm | BK-7 | 7,000 | AL+SiO コーティング
• TS-0707PAL | 20×20×20 mm | BK-7 | 8,000 | AL+SiO コーティング
• TS-0709PAL | 25×25×25 mm | BK-7 | 8,500 | AL+SiO コーティング

納期
表示品は通常在庫されています。在庫切れの場合、最大納期は45日です。
