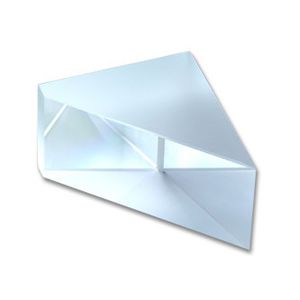

... 直角プリズムは、ビーム屈曲や逆反射の用途に最適です。反射面の変形が問題となる用途では、ミラーの代わりに使用されることが多い。性能とコストの絶妙なバランスが最適化されており、可視および近赤外波長域のOEMアプリケーションに最適です。 - 角度 45°、90°±3'、30" - 材質 BK7グレードA、ファインアニール済み - 平坦度： λ/4 - 表面品質：60-40スクラッチ-ディグ - ...
Daheng New Epoch Technology,Inc(CDHC)
... 45°反射プリズムは、視線を45°ずらすために使用される。反射面はアルミナ処理され、保護用の黒色塗装が施されている。 - ビーム偏角 45˚±5' - 寸法公差：±0.1 - 平坦度：反射面でλ/4 透過面でλ/2 - 表面品質：60-40スクラッチ-ディグ - クリアアパーチャー： 90 - コーティング ...
Daheng New Epoch Technology,Inc(CDHC)
... 直角プリズムの長い反射面にルーフエッジを付けたもので、アミチ・ルーフ・プリズムとも呼ばれる。直角プリズムと同様に像を90°反射させるが、同時に像を反転させる。望遠鏡の架台としてよく使われる。 - ビーム偏差：90°±5' - 寸法公差：±0.15 - 平面度：反射面でλ/4 透過面でλ/2 - ルーフ角度公差：±5インチ、±15インチ - 表面品質：60-40スクラッチディグ - ...
Daheng New Epoch Technology,Inc(CDHC)
... プリズムは主にビームをある特定の方向に反射させ、必要な像の向きを持たせるために使用されます。最も一般的なプリズムの種類は直角プリズムです。ビームが斜辺から入射すると、内部全反射により最小限のビーム偏差で反射して戻ってきます。反射損失を最小限にするために、斜辺の面には通常ARコーティングが施されています。 - 材質：UVFS、BK7、CaF2 - 寸法公差 : +/- 0.2 mm - 表面品質：40-20 S-D - 表面平坦度 : λ/4 at 633 nm - ...
... ハト型プリズムは、上部を取り外した直角プリズム。像を反転させることができる。光が反射する側にコーティングを施し、光センシング用途に使用することもできる。 直角ルーフ光学ガラスプリズムは、通常双眼鏡や像の直角偏向が必要な場合に使用されます。像は上から下ではなく、左から右に偏向される。 五角形ルーフプリズムは、ビームを左から右、または上から下に偏向させることなく、90度偏向させます。 ひし形プリズムが生成する出力ビームは、入力ビームからずれますが、ビームの方向は変わらず、像も反転しません。 ポロプリズム（独立型またはそれ以上の構成）は通常、像の方向を変えるために使用される。双眼鏡、望遠鏡、顕微鏡など、スペースに制約のある光学機器のエレクタとして一般的に使用されています。ポロシステムの範囲は、像の向きを変える必要がある軸の数によって決まります。 アナモルフィックプリズムの興味深い用途は、入射ビームのサイズを変えることです。これは、レンズの集光素子やコリメーション効果ではなく、プリズムの形状（例えば、入射面と屈折面の間の角度）によって完全に引き起こされます。アナモルフィック光学ガラスビームスプリッタは、光軸に沿って光ビームを伝搬させるため、通常2つ1組で配置されます。 ...
zoolied inc.

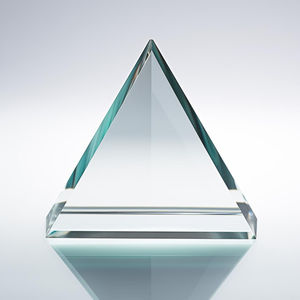

... 三角光学ガラスプリズムは、透明な材料で作られた三角形の断面を持つ光学機器です。ビームスプリッタープリズムの一種で、プリズムを通過する際に多色光を分散させることができる。三角形の光学プリズムは、光学系の重要な部品である。像を変えることができるため、科学、医療、工業の分野における高性能な用途から、望遠鏡や双眼鏡のような汎用光学機器まで、幅広く使用されている。 一般的なミラーに比べ、三角形の高精度プリズムは、機械的負荷や外部応力に対する耐性が高いという大きな利点があります。そのため、振動や急激な運動など、過酷な条件下で使用される用途に適しています。三角プリズムはまた、取り付けと位置合わせの容易さにおいても大きな改善をもたらし、アプリケーションの複雑さ、コスト、市場投入までの時間を削減します。 PrismZooliedは、N-BK7ビームスプリッタプリズム、K9直角プリズム、石英プリズムなど、様々な光学ガラスビームスプリッタプリズムを提供しています。紫外線（UV）、可視光線、赤外線（IR）に対応した複数の反射防止コーティングオプションや、K9光学ガラスやUV石英をベースとしたコーティングなしの光学ガラスプリズムもご用意しております。理想的な三角形の光学ガラスプリズムを捜すこと ...
zoolied inc.
... 三角光学ガラスプリズムは、透明な材料で作られた三角形の断面を持つ光学機器です。ビームスプリッタープリズムの一種で、プリズムを通過する際に多色光を分散させることができる。三角形の光学プリズムは、光学系の重要な部品である。像を変えることができるため、科学、医療、工業の分野における高性能な用途から、望遠鏡や双眼鏡のような汎用光学機器まで、幅広く使用されている。 一般的なミラーに比べ、三角形の高精度プリズムは、機械的負荷や外部応力に対する耐性が高いという大きな利点があります。そのため、振動や急激な運動など、過酷な条件下で使用される用途に適しています。三角プリズムはまた、取り付けと位置合わせの容易さにおいても大きな改善をもたらし、アプリケーションの複雑さ、コスト、市場投入までの時間を削減します。 ...
zoolied inc.

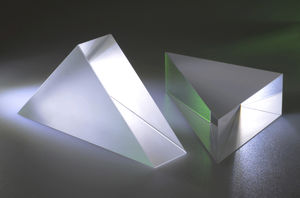

... ライトアングルプリズムは、通常、イメージパスを曲げたり、90° の光を方向付けるために使用されます。 これにより左利きの画像が生成され、プリズムの向きに応じて画像が反転または反転されることがあります。 直角プリズムは、画像/ビーム変位に組み合わせて使用することもできます。 N-BK7 直角プリズムは、さまざまな可視光アプリケーションで使用する高精度 N-BK7から作られています。 直角プリズムは、全内部反射によって90° リフレクタまたは180° レトロリフレクタとして使用できます。 入口面および出口面からのわずかな反射損失を除き、TIRは広い波長範囲にわたって100 ...
... GPI Opticsのプリズムは、さまざまなモデル構成で入手可能です。 これらには、60° の正方分散、醸造所の角度分散、鳩、リトロウ分散、ペンタ、ポロ、レトロリフレクター、直角バージョンが含まれます。 ...
... 楕円ビームを、共通ダイオード波長用にコーティングされた円形反射防止に変換します。 マウントバージョンとアンマウントバージョンはどちらも利用可能ですが、アナモルフィックプリズムペアは一次元でレーザビームを拡張するために使用されます。 この製品は、レーザーダイオードの楕円形ビーム形状をほぼ円形のものに搬送するのに最適です。また、アナモルフィックプリズムペアを適切な方向に取り付けたり取り外したりすると、2:1 ～ 6:1 の倍率が得られます。 搭載されたアナモルフィック・プリズム・ペアは、高性能構造化光レーザー・ダイオード・モジュールの固有度に調整され、製品は650nmで設計されています。 ...
製品情報 完全オーダーメードのプリズム プリズムは光を屈折、反射、分散するための平坦な研磨面を持つ透明な光学素子です。プリズムは光学系の内部で一般的に使用され、優れた熱安定性を示します。光路内での光損失を避けるために完全な内部反射も可能です 製品例： • 直角プリズム • ロンボイドプリズム • ペンタプリズム • TIR（内部全反射）プリズム • キューブ型ビームスプリッター • ルーフプリズム • ポロプリズム 特長 • ショットはバリューチェーンを熟知し、信頼性の高い製品ポートフォリオを活用してオーダーメードのプリズムを製造 • ...

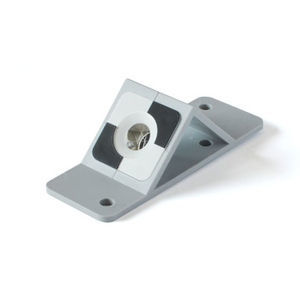

... RSMP15（12.7mmミニプリズム）は、ガラスや大理石のファサード、歴史的建造物、鉄骨、レール、ガス・石油パイプラインなどの難しい表面にも、素早く簡単に貼り付けることができます。 ロボット型トータルステーションを使用する場合。 建築工事中に恒久的な沈下計測を行うことができます。 鉄道の線路上で、鉄道輸送の負荷がかかった状態での沈下計測が可能です。 橋梁やその他の構造物をより迅速かつ正確にモニターすることができます。 正確な計測を保証するために、視準角度は25°以下である必要があります。 ...
... 材質 SF11 Grade A 光学ガラス 寸法公差 +0.0,-0.2mm クリアアパーチャ>80 平面度 λ/8@633nm シータq=29°27′+/-3″。 表面品質 60/40 スクラッチ/ディグ コーティング MgF2 単層垂直面 ...
Dayoptics, Inc.
... ペンタプリズムの透過率/反射率（T/R）は20/80,50/50が標準ですが、ご要望に応じてその他のT/R比も製作いたします。 材質 BK7 Aグレード光学ガラス 寸法公差 +0.0,-0.2mm 形状による90°偏差公差 平面度 λ/2(標準) λ/4(高精度)@633nm) 反射率 R>95% per Face @400-700nm 表面品質 ...
Dayoptics, Inc.
... 材質 BK7 Grade A 光学ガラス 寸法公差 +0.0,-0.2mm クリアアパーチャ >80 偏差 180°+/- 3秒角 平坦度 λ/4 (大きな面), λ/10 (その他の面) 表面品質 60/40 スクラッチ/ディグ 波面歪み λ/2@633nm ベベル 0.2mm～0.5mm 入出力面コーティング 無塗装 ...
Dayoptics, Inc.

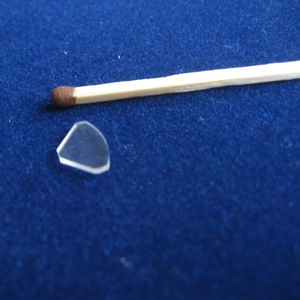

... ウェッジ ARD-Opticsは、サファイア、石英ガラス、その他の光学材料からウェッジを製造しています。 通常の標準的なウェッジに加えて、お客様のご要望に応じて、セグメント、台形、その他の複雑な形状のウェッジも製造しています。これらのウェッジのサイズは数ミリから80ミリまであります。 ...

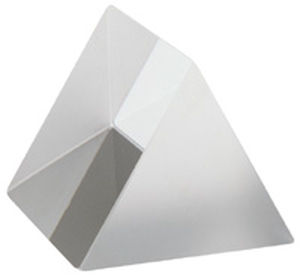

... 直角プリズムは、プリズムの中で最もポピュラーなものです。直角プリズムは、ビームを90°偏向させるために使用されます。 また、斜辺に入射したビームを180°偏向させる反射鏡としても使用されます。 材質はサファイア、N-BK7、UVフューズドシリカ、その他光学ガラス。 ...

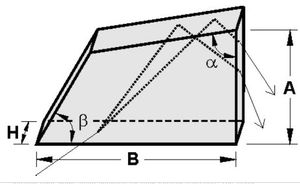

... p 偏光ビームの極めて小さな損失 は波長光によって分離され、最小偏差 UVFSプリズムで90° 角度で便利に回転し、532と1064nmの間で1.26° の分離を提供 Pellin-Brocaプリズムでは、通常の分散プリズムは頂点角の二等分線に沿って半分に分割されます。 直角プリズムを使用すると、2つの半分が結合され、内部反射によって得られる内部直角ベンドを持つ分散プリズムが作成されます。 入り口ビームは、初期方向に対して90° の角度でずれている ...
... 高精度N-BK7プリズムは、Λ/4の表面平坦度と複数のARコーティングを施し、可視および近赤外領域での干渉計やホログラフィーなどの最も要求の厳しいアプリケーションに対応しています。 -高精度N-BK7基板 -20-10 スクラッチディグ -λ/4表面平坦度 -4 ARコートによる透過率向上 -ビームの屈曲、再帰反射に優れる 内部全反射 内部全反射（TIR）により、直角プリズムを90°反射鏡または180°再帰反射鏡として使用することができます。TIRは、入射面と出射面からの反射損失を除けば、非常に広い波長領域で100%の反射率を示します。入射角がTIRの許容範囲を超える場合や、TIRのように反射面を清浄に保てない環境では、反射面に保護アルミニウムを塗布する必要があります。また、斜辺を第1面反射板として使用することも可能です。この場合、黒色塗料のオーバーコートはアセトンで除去する必要があります。 VISおよびNIR用途のN-BK7 N-BK7は、ほとんどの可視・近赤外用途に優れたレンズ材料です。最も一般的なホウケイ酸クラウン光学ガラスであり、優れた性能をお得な価格で提供します。高い均質性、低い気泡と介在物含有量、簡単な製造性により、透過型光学部品に適しています。 高品質な精密プリズム表面 当社の精密プリズムは、波面歪みを最小限に抑えるために厳しい公差で研磨されています。表面品質の厳しい公差は、散乱や不要な回折効果を最小限に抑えます。直角プリズムの表面品質は20-10スクラッチデジ、表面平坦度はλ/4です。 ...
... ポロ、ペンタ、菱形、コーナーキューブ、ライトアングルプリズムは、REOから入手可能なレーザープリズムの一部です。 IBSコーティングは、最高のスペクトル性能と環境耐久性を保証するために利用可能です。 ...
Research Electro-Optics
バーコーティング斜辺直角プリズム 直角プリズムは通常、イメージパスを曲げるため、または90°で光を方向転換するために使用されます。直角プリズムは90°の角度で設計されたプリズムです。直角プリズムは、プリズムの向きに応じて、左利きの画像を反転または反転させます。 2つの直角プリズムを一緒に使用することは、画像またはビーム変位用途に理想的です。これらのプリズムは、イメージ反射または反射プリズムとしても知られています。 1.直角プリズムは何に使われていますか？ 直角プリズムは通常、イメージパスを曲げるため、または光の方向を変えるために使用されます。それは90度まで光を偏向させるために使用され、また全反射によって180度まで光を偏向させるために使用されることができます。 2.どのような種類の材料でユニオプティクスが直角プリズムを作ることができますか？ n-bk7ガラス、紫外線溶融石英、その他の光学ガラス 3。 ...
UNI Optics Co., Ltd

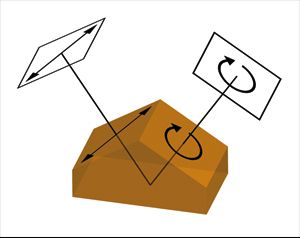

... 多くの場合、ソースの偏光を変更または操作する必要があります。 例えば、反射位相リターダは直線偏光から円偏光に変換し、レーザー切断品質を向上させます。 （反射性位相リターダについては、「位相リターダ」を参照してください）。 しかし、ほとんどの偏光変化装置（反射位相リターダと波形プレート）は、非常に波長に敏感で、狭帯域または単一波長動作のみを提供します。 このページで説明するフレネルプリズムとロンブは、光が内部反射を受けるときに、s と p の偏光成分の間に相対的な位相変化があるという原理を利用しています。 ...

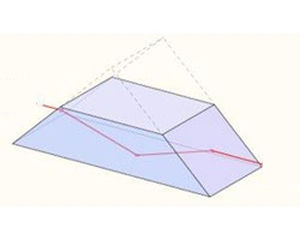

... Dove プリズムは、プリズムを回転させたときに画像を回転させるために使用されます。 送信された画像は、プリズム回転の 2 倍の角度で回転します。鳩プリズムに入る光は、プリズムの長さが長いため、平行または衝突する必要があります。 通常、鳩プリズムは、斜辺フェースをアルミしない全内部反射モードで使用されます。 したがって、清潔さが最も重要です。 ...
... TPS28 シングルプリズムシステム プリズムキャナスター：イエロー/レッド アダプター ＆ トリブラック：キャメル/グレー/イエロー、メタル 直径：64mm プリズムオフセット：-30mm（面）/ 0mm（背面） ...
South Surveying & Mapping Instrument Co., Ltd

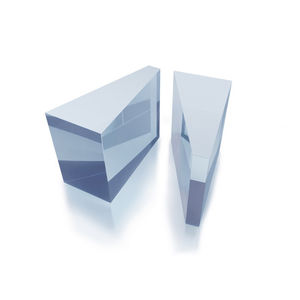

... ウェッジプリズムは、レーザービームを設定された角度に曲げるために使用することができる。これらのプリズムをタンデムで使用すると、ダイオード出力の楕円形状を補正するアナモルフィックペアとして機能したり、角度4θ（θは単一プリズムからの偏差）で記述される円内の任意の場所にビームをステアリングすることができます。ビーム・ステアリングは、2つのプリズムを独立に回転させることにより行われ、一般にイメージング・アプリケーションにおいて、ビームを異なる位置にスキャンするために使用される。 ...
United Photonics Technology
BK7とuvfsコーナーキューブ反射鏡プリズム設計され逸脱入射光180度の独立して角度発生率の。 これらのコーナーキューブプリズム3ミラー表面と角度90 ° で相互に、を形成するために並置のコーナーキューブ入り口顔で垂直にキューブの対角。 説明のコーナーキューブ反射鏡プリズム をコーナーキューブ反射鏡知らとしてccrやtrihedral光学プリズムは、光学構造で構成されての3隣接、相互の直交飛行機反射表面がフォームのコーナーキューブ。 をコーナーキューブを反映している入射線特定の角度、独立したプリズムとビームの向き。 Ecoptikコーナーキューブは分光法などのさまざまなアプリケーションで使用され、戦場技術と衛星。 ...
ECOPTIK
... アナモルフィックプリズムは、同等の品質の円筒形レンズよりも費用対効果が高い。 プリズムの位置を調整する能力は、ある光源から別の光源への変化を補償することを可能にする。 これは、円筒光学系を使用した望遠鏡よりはるかにコンパクトなパッケージに設計することができるプリズムのペアを持っています。 コーティングのために, これは、リクエストに応じて利用可能です. 入射ビームと2つのプリズムの間の角度を調整することで、ビームの形状を変更することができます。 楕円形の豆を円形のビームに変えることは非常に簡単です。レーザ光学系は在庫から直接です。 ...
... 直角プリズムは、外部機械的ストレスに応答して取り付けが容易であり、変形がはるかに少ないため、厳しい音響負荷または慣性負荷を伴うアプリケーションでは、傾斜ミラーよりも好ましいことがよくあります。 屋根面からのTIRの許容角度の制限を超えない限り、直角プリズムはレトロな反射板として機能し、ビームを元の方向に戻すことができます。 直角プリズムは、最も一般的なタイプのプリズムです。 これは、入射方向から90度で光のビームをリダイレクトするために使用するか、180ビームレトロリフレクターとして使用されます。 ...
Hobbite.Co., LTD
... 直角プリズム 直角プリズムは最も広く使われているプリズムです。それは、イメージを反転させ、90°の方向の変化を達成するために次点で固有の全内部反射(TIR)を利用しています。これにより、左利きの画像が得られ、プリズムの向きによっては、画像が反転したり、反転したりします。直角プリズムはまた、画像/ビーム変位のために組み合わせて使用することができます。3mm/5mm/10mm/12.7mm/20mm/25.4mm/30mmは一般的なARコートであるMgF2でコーティングされています。 製品の説明 ユウタイからのご提案でお選びいただけます。 a.直角プリズムを再帰反射鏡として使用したい場合に、コーティングの指定波長範囲内で表面反射を低減したい場合には、脚部にARコーティングを施した直角プリズム。 b.直角プリズムの脚部に適切なARコーティングを施し、90度反射板として使用したい場合には、コーティングの指定波長範囲内で表面反射を低減します。 仕様。 材料: ...
Changchun Yutai Optics Co., Ltd.
