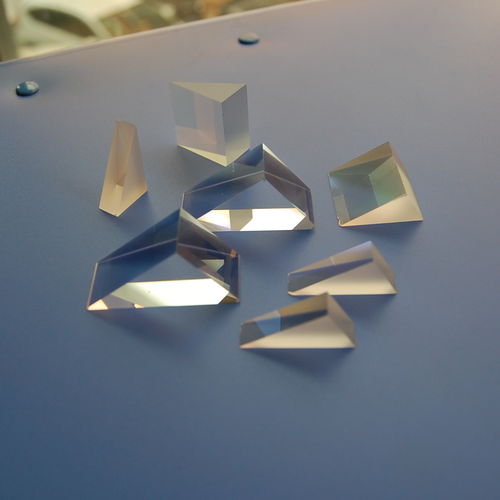

直角光学プリズム

BK7オーダーメイド

直角プリズムは、外部機械的ストレスに応答して取り付けが容易であり、変形がはるかに少ないため、厳しい音響負荷または慣性負荷を伴うアプリケーションでは、傾斜ミラーよりも好ましいことがよくあります。 屋根面からのTIRの許容角度の制限を超えない限り、直角プリズムはレトロな反射板として機能し、ビームを元の方向に戻すことができます。 直角プリズムは、最も一般的なタイプのプリズムです。 これは、入射方向から90度で光のビームをリダイレクトするために使用するか、180ビームレトロリフレクターとして使用されます。 それらはしばしば様々な光学コーティングでコーティングされ、様々な投影システムで使用されるキュービックビームスプリッタおよびカラー分離キューブを形成する。 仕様： 素材BK7、UVFS 寸法公差±0.01mm クリア絞り≥95％ @central 面積 90° 角度許容誤差±2アーク分（一般タイプ） ±5アーク秒（精密タイプ） ピラミッド公差±1アーク分（一般タイプ） ±30アーク秒（精密タイプ） 表面品質 40-20 S-D 表面平坦度 <λ/4 @632.8 nm 保護面取り 0.25 mm x 45° コーティング
