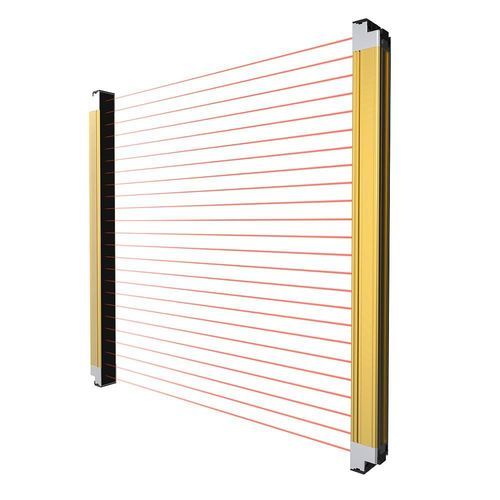

安全規格type4ライトカーテン CSS32-T0748DP1-RSマルチビーム柵タイプIP65
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 安全規格type4
- ビームのタイプ
- マルチビーム
- オプション
- 柵タイプ
- 保護レベル
- IP65
- 操作範囲
最大: 7 m
(22'11" )最少: 0.1 m
(0'03" )
詳細
製品概要
技術仕様
機械／電気パラメータ
使用環境
- 製品タイプ：透過型安全ライトカーテン
- 検出距離：0.1～7 m
- 検出原理：対射（through-beam）
- 出力：PNP NO
- 電源電圧：DC 24 V
- 防護等級：IP65
技術仕様
- ケーブル長：0.5 m
- 特別仕様：太陽光耐性
- 同期方式：RS485
- 光軸間隔：32 mm
- 光軸数：48
- 保護高さ：1528 mm
- 付属品：取扱説明書、合格証、取り付けブラケット、取り付けネジ
- 材質：筐体：アルミ合金；フィルター：PMMA；エンドキャップ：PC；プラグ：SUS304；ケーブル：PVC
機械／電気パラメータ
- 出力：PNP NO
- 電源電圧：DC 24 V
- 防護等級：IP65
- 接続方式：中継（リレー）型
- 信号形式：ON/OFF（ディスクリート）
- 動作モード：Light ON / Dark ON
- 取り付け：側面取り付け
- 表示：リセット時点灯、テスト時点滅
- 保護回路：出力短絡保護、出力逆接続保護、電源逆接続保護
- 残留電圧：<2 V（ケーブル延長の影響を除く）
- 許容容量負荷：2.2 μF
- 漏れ電流：<1 mA
- 負荷電流：<300 mA
- 消費電力：送光器 <4 W、受光器 <5 W
- 絶縁抵抗：>20 MΩ（DC500 Vメガーにて測定）
- 耐衝撃性：100 m/s²、X、Y、Z各方向1000回
- 耐電圧：AC1000 V 50/60Hz 1分（充電部全体と筐体間）
- 耐振動性：10–55 Hz、振幅0.7 mm、X、Y、Z各方向20回
- 外部入力：外部入力で送光器の発光を停止可能
使用環境
- 使用/保管湿度：35–95% RH（結露なし）
- 受光面照度：<10000 lx
