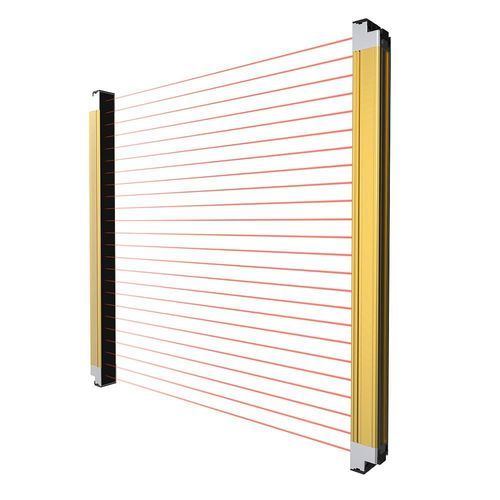

安全規格type4ライトカーテン CSS08-T0332DP1マルチビーム柵タイプIP65
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 安全規格type4
- ビームのタイプ
- マルチビーム
- オプション
- 柵タイプ
- 保護レベル
- IP65
- その他の特徴
- 手指保護, 補正機能付, 身体保護用, 赤外線, 長距離, 統合制御装置付き, 小型部品用, 連続
- 操作範囲
最少: 0.1 m
(0'03" )最大: 7 m
(22'11" )
詳細
概要
技術仕様
機械/電気的パラメータ
使用環境
付属品
材質
特長 / 仕様概要
- 型番: CSS32-T0736DP1
- シリーズ: CSSシリーズ 光幕
- 製品種別: 安全用光幕（透過型）
- 検出原理: 対射型
- 検出距離: 0.1〜7 m
- 保護高さ: 1144 mm
- 光軸ピッチ: 32 mm
- 光軸数: 36
- 出力: PNP、NO（接点信号）
- 電源電圧: DC24V
- 保護等級: IP65
技術仕様
- ケーブル長: 0.5 m
- 特長: 太陽光耐性
- 同期方式: RS485同期
- 保護高さ: 1144 mm
- 付属品（標準）: 取扱説明書、合格証、取付ブラケット、取付ネジ
- 材質: 外装 — アルミ合金；フィルター — PMMA；端蓋 — PC；プラグ — SUS304；ケーブル — PVC
機械/電気的パラメータ
- 出力方式: PNP NO
- 電源: DC24V
- 保護等級: IP65
- 接続方式: リレー式
- 信号種類: 接点信号
- 動作モード: Light ON / Dark ON
- 取付方式: 側面取付
- 表示灯: リセット後点灯、テスト中は点滅
- 保護回路: 出力短絡保護、出力逆接続保護、電源逆接続保護
- 残留電圧: <2 V（ケーブル延長の影響を除く）
- 許容容量負荷: 2.2 µF
- 漏れ電流: <1 mA
- 許容負荷電流: <300 mA
- 消費電力: 投光器 <4 W、受光器 <5 W
- 絶縁抵抗: >20 MΩ（DC500Vメガー）
- 耐衝撃: 100 m/s²、X、Y、Z各方向1000回
- 耐振動: 10〜55 Hz、振幅0.7 mm、X、Y、Z各方向20回
- 耐電圧: AC1000V 50/60Hz 1分（帯電部対外装）
- 外部入力: 外部入力で投光器を停止させる機能
使用環境
- 使用湿度: 35〜95% RH（結露なきこと） 動作/保管
- 受光面照度: <10000 lx
付属品
- 取扱説明書、合格証、取付ブラケット、取付ネジ
材質
- 外装: アルミ合金
- フィルター: PMMA
- 端蓋: PC
- プラグ: SUS304
- ケーブル: PVC
特長 / 仕様概要
- 型番: CSS32-T0736DP1
- シリーズ: CSSシリーズ 光幕
- 検出距離: 0.1〜7 m
- 光軸数 / ピッチ: 36 / 32 mm
- 保護高さ: 1144 mm
- 出力: PNP NO（接点）
- 電源: DC24V
- 保護等級: IP65
- 同期: RS485
- 取付: 側面取付
- 典型付属品: 取扱説明書、合格証、取付ブラケット、ネジ
