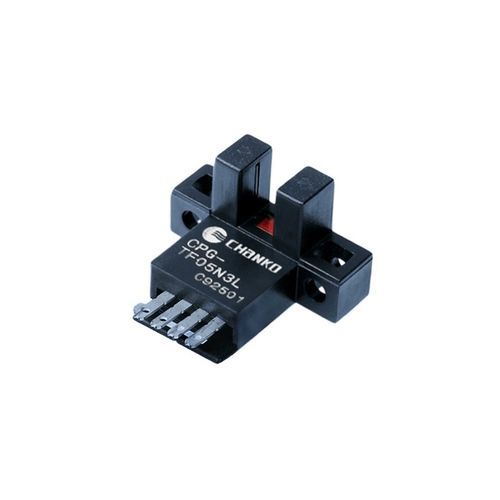

柵タイプ光電センサ CPG-TF05N3L-A赤外線
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 柵タイプ
- ビームのタイプ
- 赤外線
- 最大範囲
最大: 5 mm
(0.2 in)最少: 0 mm
(0 in)
詳細
製品シリーズ
製品概要
技術仕様
機械／電気パラメータ
使用環境
資料・図示
特性 / 仕様
- CPGシリーズ 光電センサ
製品概要
- 検出距離：0～5 mm
- 構造：スロット型
- 検出原理：対射（スルービーム）
- スロット幅：5 mm
- 出力方式：PNP NO/NC
- 電源電圧：DC 5～24 V
技術仕様
- 検出距離：0～5 mm
- 構造：スロット型
- 検出原理：対射
- スロット幅：5 mm
- ケーブル長：0.5 m
- 検出方向：スロット面
- 応答周波数：1000 Hz
- 応答時間：500 μs
- 特記事項：L字型
- 光源：赤外光
- 付属品：取扱説明書、合格証
- 標準検出物：不透明物 2×0.8 mm以上
- 材質：外装 PBT、透光部／投光部／受光部 ポリカーボネート、ケーブル PVC
機械／電気パラメータ
- 出力方式：PNP NO/NC
- 電源電圧：DC 5～24 V
- 給電方式：直流4線式
- 保護等級：IP50
- 接続方式：コネクタ
- 信号種別：スイッチ出力
- 動作モード：Light ON / Dark ON
- 消費電流：≤ 12 mA
- 表示灯：赤（入光時点灯）
- 保護回路：短絡保護
- 残留電圧：≤ 0.8 V（負荷100 mA）、≤ 0.4 V（負荷40 mA）；PNPコレクタ開放出力 DC5～24 V、≤50 mA、残留電圧≤0.8 V（負荷50 mA）
- 負荷電流：残留電圧仕様に準拠
- 耐衝撃：300 m/s²、X、Y、Z各方向3回
- 耐振動：20～2000 Hz、振幅1.5 mm、X、Y、Z各方向2時間
- 重量：約3 g
使用環境
- 使用温度：-25 ℃～55 ℃
- 使用湿度：5～95% RH（結露・氷結なし）
- 使用照度：≤ 1000 lx
資料・図示
- 制御出力図および寸法図（製品ページに掲載）
- 付属品表示：取扱説明書、合格証；ダウンロード可能な取扱説明書PDFあり
特性 / 仕様
- 型式：CPG-TF05N3L-A
- シリーズ：CPG
- 検出距離：0～5 mm
- 構造：スロット型、スロット幅5 mm
- 原理：対射
- 光源：赤外光
- 応答周波数：1000 Hz
- 応答時間：500 μs
- 出力：PNP NO/NC（スイッチ出力）
- 電源電圧：DC 5～24 V
- 動作電流：≤ 12 mA
- 保護等級：IP50
- ケーブル長：0.5 m
- 使用温度：-25 ℃～55 ℃
- 重量：約3 g
- 材質：外装 PBT、光学部品 ポリカーボネート、ケーブル PVC
