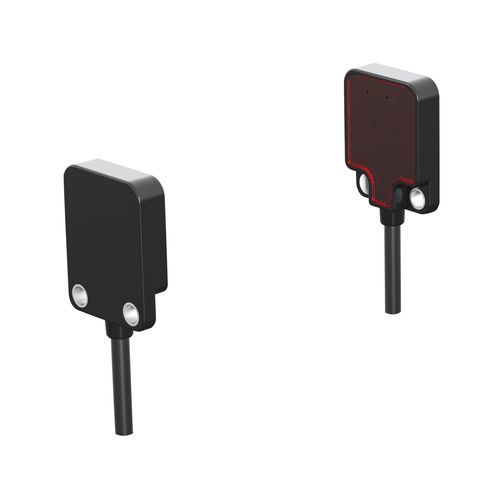

柵タイプ光電センサ CPI-TRP300N1長方形正方形赤色照明
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 柵タイプ
- ハウジング
- 長方形, 正方形
- ビームのタイプ
- 赤色照明
- その他の特徴
- プラスチック, デジタル, 高性能, 高速, 防水, 防水・防塵性能
- 応用
- 食品用, 小型部品用, 物流用, 物体の認識用, ロボット工学用, プラスチック用, ゲート用, 衛生用途, 包装機用, 自動ドア用
- 最大範囲
最大: 300 mm
(11.8 in)最少: 0 mm
(0 in)
詳細
製品概要
技術仕様
機械/電気パラメータ
使用環境
推奨用途
型番・付属品
- 検出距離: 0〜5 mm
- 製品構造: 槽形（スロット）
- 検出原理: 対射型（through-beam）
- 溝幅: 5 mm
- 出力: PNP NO/NC
- 電源電圧: DC 5〜24 V
技術仕様
- 型番: CPG-TF05P3L-A
- シリーズ: CPGスロット型光電センサ
- 検出距離: 0〜5 mm
- 溝幅: 5 mm
- 光源: 赤外光
- 応答周波数: 1000 Hz
- 応答時間: 500 μs
- ケーブル長: 0.5 m
- 標準検出物: 不透明物 2×0.8 mm以上
- 特別仕様: L型
- 付属品: 取扱説明書、検査合格証
機械/電気パラメータ
- 出力方式: PNP NO/NC（スイッチ出力）
- 電源: DC 5〜24 V（直流4線式）
- 消費電流: ≤ 12 mA
- 表示: 赤色LED（入光時点灯）
- 保護回路: 短絡保護
- 残留電圧: 100 mA時 ≤ 0.8 V、40 mA時 ≤ 0.4 V（PNPコレクタオープン出力 DC5〜24V ≤50 mA時 残留電圧 ≤ 0.8 V）
- 接続方式: コネクタ
- 信号タイプ: スイッチ信号
- 動作モード: Light ON / Dark ON
- 耐衝撃: 300 m/s²、X/Y/Z各方向3回
- 耐振動: 20〜2000 Hz、振幅1.5 mm、X/Y/Z各方向2時間
- 重量: 約3 g
使用環境
- 使用温度: -25 ℃〜55 ℃
- 使用湿度: 5〜95% RH（結露・氷結なし）
- 使用照度: ≤ 1000 lx
- 保護等級: IP50
推奨用途
- 3C電子機器の組立・検査
- 立体駐車設備
- 物流・倉庫内の検出
型番・付属品
- 型番: CPG-TF05P3L-A
- 付属: 取扱説明書、検査合格証
- 材質: 外装 PBT、光学部品/投光部/受光部 PC、ケーブル PVC
