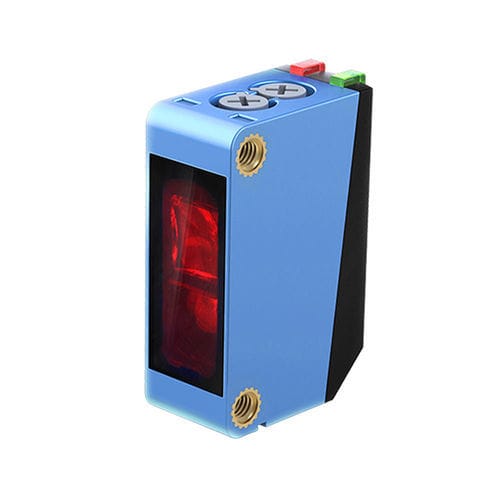

バックグラウンド抑制機能付光電センサ CPY-DBR250P3-A

正方形赤色照明

製品
CPY-DBR250P3-A はバックグラウンド抑制方式の光電センサで、産業用対象物検出向けに測定距離 0〜250 mm、PNP 出力、DC12〜24V 電源、保護等級 IP65 を備えています。

主な特長

• 検出距離: 0〜250 mm
• 外形: 小型長方形
• 検出原理: バックグラウンド抑制
• 外形寸法: 21 x 12 x 32 mm
• 出力: PNP、NO/NC 選択可
• 電源電圧: DC12〜24V

詳細仕様

• ケーブル長: 0.5 m
• 検出方向: 正面
• 応答周波数: 500 Hz
• 応答時間: 1 ms
• 光源: 赤色光
• 付属品: 取扱説明書、取付ブラケット、取付ネジ、調整ドライバー、検査証明書
• ヒステリシス: 検出距離の10%以下
• 標準検知物: 白色塗装紙 300 x 300 mm
• 材質: 外装 ABS、レンズ/表示窓 PC、ケーブル PVC

機械／電気的パラメータ

• 出力方式: PNP、NO/NC
• 電源電圧: DC12〜24V
• 供給方式: 3線式 DC
• 保護等級: IP65
• 接続方式: M12 コネクタ
• 信号種別: スイッチ出力
• 動作モード: Light ON / Dark ON
• 消費電流: 25 mA 以下
• 表示: 動作表示灯（橙色）、安定表示灯（緑色）
• 保護回路: 短絡保護
• 残留電圧: 3 V 以下
• 負荷電流: 100 mA 以下（ケーブル長 2 m 時、残留電圧 3 V 以下）
• 絶縁抵抗: 20 MΩ 以上（DC500V メガ）
• 耐衝撃: 300 m/s²、X、Y、Z 各方向10回
• 耐電圧: AC1000V 50/60Hz 1分（充電部と筐体間）
• 耐振動: 10〜55 Hz、振幅 1.5 mm、各方向 2 時間
• 重量: 約 35 g

使用環境

• 使用温度: -25 °C〜55 °C
• 使用/保管湿度: 35〜85% RH（結露なきこと）
• 使用環境照度: 10,000 lx 以下

仕様概要

• 型番: CPY-DBR250P3-A
• 検出距離: 0〜250 mm
• 外形寸法: 21 x 12 x 32 mm
• 電源: DC12〜24V
• 出力: PNP、NO/NC
• 応答時間: 1 ms（500 Hz）
• 保護等級: IP65
• 接続: M12 コネクタ
• 材質: 外装 ABS、レンズ/表示窓 PC、ケーブル PVC
• ケーブル長: 0.5 m
• 重量: 約 35 g
