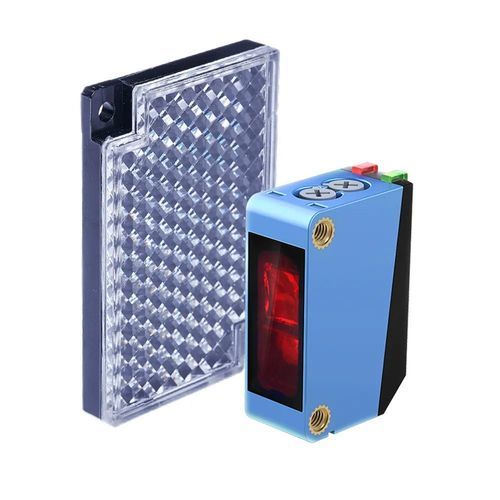

再帰反射光電センサ CPY-RMR4MN3偏光後方反射長方形赤色照明
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 再帰反射, 偏光後方反射
- ハウジング
- 長方形
- ビームのタイプ
- 赤色照明
- その他の特徴
- コンパクト, プラスチック, 偏極
- 最大範囲
最少: 0 m
(0'00" )最大: 4 m
(13'01" )
詳細
製品概要
付属品
仕様（Technical specifications）
機械/電気的パラメータ
使用環境
主要仕様
- 型番: CPY-RMR4MN3
- シリーズ: CPY 光電センサ
- 検出距離: 0–4 m
- 形状: 小型長方形
- 検出原理: 偏光式リフレクティブ（鏡面反射）
- 外形寸法: 21 × 12 × 32 mm
- 出力: NPN NO/NC
- 電源電圧: DC 12–24 V
付属品
- 取扱説明書
- 反射板
- 取付ブラケット
- 取付ねじ
- 調整用ドライバー
- 検査証明書
仕様（Technical specifications）
- 検出距離: 0–4 m
- 形状: 小型長方形
- 検出原理: 偏光式リフレクティブ
- 外形寸法: 21 × 12 × 32 mm
- ケーブル長: 2 m
- 検出方向: 正面
- 応答周波数: 500 Hz
- 応答時間: 1 ms
- 光源: 赤色光
- 指向角: ≤ 2°
- 標準検出物: 不透明物 φ ≥ 75 mm
- 材質: 外装 ABS、レンズ/窓 PC、ケーブル PVC
機械/電気的パラメータ
- 出力: NPN NO/NC
- 電源電圧: DC 12–24 V
- 供給方式: 直流3線式
- 保護等級: IP65
- 接続: 成形ケーブル
- 信号種別: スイッチ出力
- 動作モード: Light ON / Dark ON
- 消費電流: < 25 mA
- 表示灯: 動作表示（赤）、安定表示（緑）
- 保護回路: 短絡保護
- 残留電圧: < 3 V
- 負荷電流: ≤ 100 mA（ケーブル2 m時、残留電圧 < 3 V）
- 絶縁抵抗: > 20 MΩ（DC500 V）
- 感度調整: 単回転ボリューム
- 耐衝撃: 300 m/s²、X/Y/Z各方向10回
- 耐電圧: AC1000 V 50/60 Hz 1分（通電部と筐体間）
- 耐振動: 10–55 Hz、振幅1.5 mm、X/Y/Z各方向2時間
- 重量: 約35 g
使用環境
- 使用温度: -25 °C〜55 °C
- 使用/保管湿度: 35–95% RH（結露しないこと）
- 周囲照度: ≤ 10000 lx
主要仕様
- 型番: CPY-RMR4MN3
- 種類: 偏光式リフレクティブ光電センサ
- 検出距離: 0–4 m
- 電源: DC 12–24 V、直流3線式
- 出力: NPN NO/NC スイッチ出力
- 保護等級: IP65
- 外形寸法: 21 × 12 × 32 mm
- ケーブル長: 2 m
- 応答: 500 Hz / 1 ms
- 重量: 約35 g
