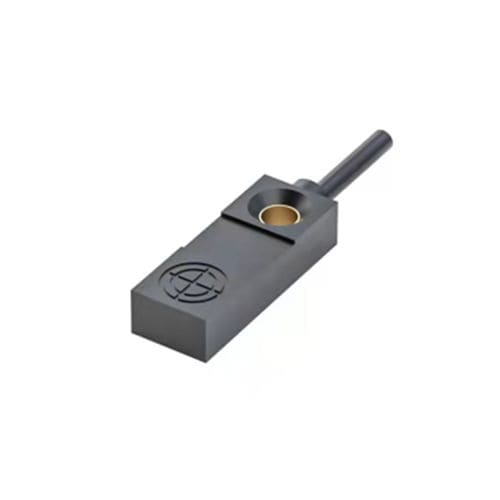

誘導型近接センサ CL10-FNF3DN2フラットNPN12VDC
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- フラット
- 出力信号
- NPN
- 供給電圧
- 24VDC, 12VDC
- 設置
- 埋込み不可
- 保護レベル
- IP67
- その他の特徴
- 3芯
- 測定範囲
最大: 3 mm
(0.12 in)最少: 0 mm
(0 in)- 動作温度
最大: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
詳細
製品
技術仕様
機械/電気パラメータ
使用環境
シリーズ / 技術仕様
- 種類: 超小型誘導式近接センサ
- 検出距離: 3 mm
- 形状: フラット
- 検出原理: 誘導式（金属対象物）
- 外形寸法: 10 × 6 × 30 mm
- 出力: NPN NC
技術仕様
- 検出距離: 3 mm
- 応答周波数: 600 Hz
- 応答時間: 800 μs
- ケーブル長: 2 m（成形ケーブル）
- 検出方向: 上面
- 標準検査対象: 鉄 10 × 10 × 1 mm
- ヒステリシス: 検出距離の10%未満
- 温度ドリフト: -25〜+70°Cの範囲で±10%以内（基準+23°C）
- 材料: 外装 耐熱ABS、ケーブル PVC
機械/電気パラメータ
- 出力方式: NPN NC（スイッチ）
- 電源電圧: DC 12–24 V
- 供給方式: 直流3線式
- 保護等級: IP67
- 接続方式: 成形ケーブル
- 信号種類: 接点出力（スイッチ）
- 動作形態: 常閉
- 取付: 非埋込式
- 消費電流: ≤15 mA
- 表示灯: 赤色出力表示灯
- 保護回路: 短絡保護、サージ保護
- 電圧影響: ±15%の電源変動で検出距離変化≤±1%
- 最大負荷電流: ≤100 mA
- 絶縁抵抗: ≥50 MΩ（DC500 V）
- 耐衝撃: 500 m/s²、各軸3回
- 耐電圧: AC1000 V 50/60 Hz 1分（充電部と外装間）
- 耐振動: 10–55 Hz、複振幅1.5 mm、各軸2時間
- 重量: 26.5 g
使用環境
- 使用温度: -25〜+70°C
シリーズ / 技術仕様
- シリーズ/型式: CL10 series
- 型番: CL10-FNF3DN2
- 検出距離: 3 mm
- 検出原理: 誘導式（金属対象物）
- 外形寸法: 10 × 6 × 30 mm
- ケーブル長: 2 m（成形）
- 出力: NPN NC、スイッチ
- 電源: DC 12–24 V、直流3線式
- 保護等級: IP67
- 周波数/応答時間: 600 Hz / 800 μs
- 材料: 外装 耐熱ABS、ケーブル PVC
- 使用温度: -25〜+70°C
- 重量: 26.5 g
