静電容量式近接センサ CC18-RN15AK1円筒形M18スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 静電容量式
- 形状
- 円筒形
- 直径
- M18
- 出力信号
- スイッチ機能付き, 2線式
- 供給電圧
- AC
- 設置
- 埋込み不可
- 材質
- PVC
- 保護レベル
- IP67
- その他の特徴
- 非接触式
- 測定範囲
1.5 cm
(0.59 in)- 動作温度
最大: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
詳細
製品名
CC18-RN15AK1（CC18シリーズ 容量性近接センサー）
概要
技術仕様
機械／電気パラメータ
使用環境
推奨用途
特長／仕様
CC18-RN15AK1（CC18シリーズ 容量性近接センサー）
概要
- 製品タイプ：標準型
- 検出距離：15 mm
- 形状：円柱形
- 検出原理：容量式
- ネジ／サイズ：M18
- 出力：AC 2線式、NO（常開）
- ケーブル長：2 m、成形ケーブル
技術仕様
- 検出方向：前方
- 応答周波数：25 Hz
- 応答時間：20 ms
- 検出対象：非金属（標準検査片：鉄 45×45×1 mm）
- 付属品：ナット×2、適合証
- ヒステリシス：検出距離の ≤ 15%
- 温度ドリフト：−25〜+70 ℃、+23 ℃基準で変化±10%以内
- 材質：筐体：PBT、ケーブル：PVC
機械／電気パラメータ
- 出力方式：AC 2線式、NO
- 供給電圧：AC 24〜220 V
- 供給方式：交流2線式
- 保護等級：IP67
- 接続方式：成形ケーブル
- 信号種別：接点出力
- 動作形態：常開
- 取付方式：非埋入式
- 表示：赤色出力表示灯
- 電圧影響：定格電源の±15%範囲で検出距離変化 ≤ ±1%
- 絶縁抵抗：≥ 50 MΩ（DC500 Vメガー）
- 開閉容量：5–200 mA
- 漏れ電流：≤ 2.5 mA
- 耐衝撃：500 m/s²、X/Y/Z 各方向 3回
- 耐電圧：AC1000 V、50/60 Hz、1分（通電部と筐体間）
- 耐振動：10–55 Hz、複振幅1.5 mm、X/Y/Z 各方向 2 h
- 重量：約 88 g
使用環境
- 使用温度：−25〜+70 ℃
推奨用途
- 3C エレクトロニクス産業
- 立体駐車場／自動駐車システム
- 物流・倉庫システム
特長／仕様
- シリーズ：CC18
- 型番：CC18-RN15AK1
- 製品区分：標準型容量性近接センサー
- 検出距離：15 mm
- 外形：M18（円柱形）
- ケーブル長：2 m（成形ケーブル）
- 検出方向：前方
- 応答周波数：25 Hz
- 応答時間：20 ms
- 被検出物：非金属（標準検査片：鉄 45×45×1 mm）
- 付属品：ナット×2、適合証
- ヒステリシス：≤ 15 %
- 使用温度範囲：−25〜+70 ℃、+23 ℃基準で±10%以内
- 筐体材質：PBT；ケーブル材質：PVC
- 電源：AC 24〜220 V（2線）
- 出力：接点出力（AC 2線式、NO）、5–200 mA、漏れ電流 ≤ 2.5 mA
- 保護等級：IP67
- 取付：非埋入式
- 表示：赤色LED
- 絶縁：≥ 50 MΩ（DC500 V）
- 耐電圧：AC1000 V、1分
- 耐衝撃：500 m/s²、各軸 3回
- 耐振動：10–55 Hz、複振幅1.5 mm、2 h 各軸
- 重量：約 88 g
カタログ
この商品のカタログはありません。
CHANKO SENSORの全カタログを見るCHANKO SENSORのその他の関連商品

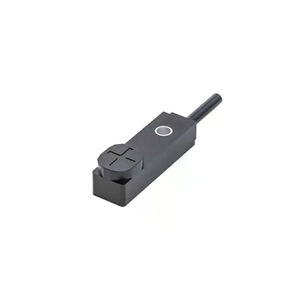

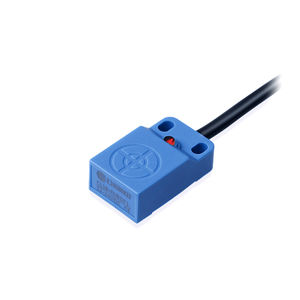

CL Series Flat Inductive proximity sensor
