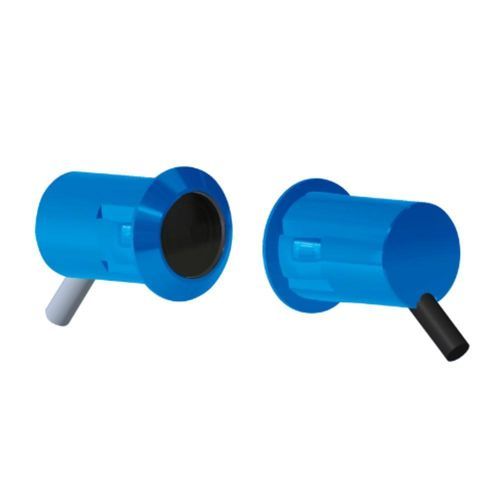

透過型光電センサ CPQ-TF4MP2/KB柵タイプ円筒赤外線
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 透過型センサ, 柵タイプ
- ハウジング
- 円筒
- ビームのタイプ
- 赤外線
- その他の特徴
- プラスチック, IP67
- 最大範囲
最大: 4 m
(13'01" )最少: 0 m
(0'00" )
詳細
製品情報
技術仕様
機械/電気的パラメータ
適用環境
特長 / 技術概要
- 検出距離: 0~4 m
- 構造: 円柱形
- 検出原理: 対射（透過型）
- 出力: PNP NO
- 電源電圧: DC 5~24 V
- 供給方式: 直流3線式
技術仕様
- 検出距離: 0~4 m
- ケーブル長: 2 m
- 検出方向: 前方
- 応答周波数: 100 Hz
- 応答時間: 5 ms
- 光源: 赤外線
- 付属品: 取扱説明書、検査合格証
- 指向角: ≤ 4°
- 標準検出物: 不透明物 φ5 mm以上
- 材質: ハウジング ABS、レンズ PC、ケーブル PVC
機械/電気的パラメータ
- 出力: PNP NO
- 電源電圧: DC 5~24 V
- 供給方式: 直流3線式
- 保護等級: IP67
- 接続方式: 成形ケーブル
- 信号種別: スイッチ信号
- 動作方式: Dark ON
- 消費電流: < 20 mA
- 表示灯: 電源表示灯（赤）
- 保護回路: 短絡保護、逆接続保護
- 残留電圧: < 3 V
- 負荷電流: ≤ 100 mA（ケーブル2 m時 残留電圧 < 3 V）
- 耐衝撃: 300 m/s² X、Y、Z 各方向 3回
- 耐電圧: AC 1000 V 50/60 Hz 1分 関電部と筐体間
- 耐振動: 10–55 Hz 振幅1.5 mm X、Y、Z 各方向 2時間
適用環境
- 使用温度: -25 °C ~ 55 °C
- 使用/保管湿度: 35–95 %RH（結露なきこと）
- 周囲照度: ≤ 8000 lx
特長 / 技術概要
- 型番: CPQ-TF4MP2/KB
- シリーズ: CPQシリーズ 光電センサー
- 検出距離: 0~4 m
- 検出原理: 対射（赤外線）
- 構造: 円柱形、前方検出
- 電源: DC 5~24 V、直流3線式
- 出力: PNP NO、スイッチ信号、Dark ON
- 保護等級: IP67
- ケーブル長: 2 m（成形ケーブル）
- 応答周波数/時間: 100 Hz / 5 ms
- 材質: ハウジング ABS、レンズ PC、ケーブル PVC
- 動作環境: -25 °C ~ 55 °C、35–95 %RH、結露なきこと
- 標準検出物: 不透明物 φ5 mm以上
- 付属品: 取扱説明書、検査合格証
