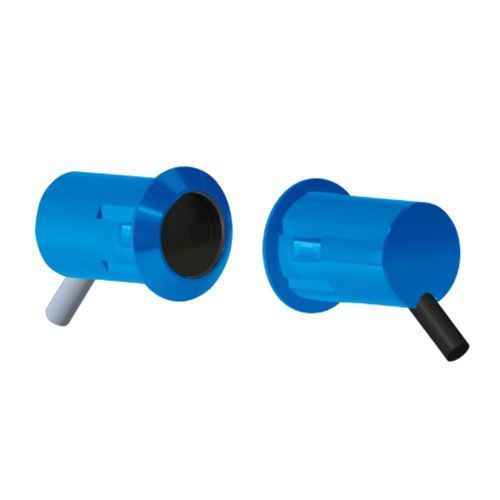

柵タイプ光電センサ CPQ-TF4MP1/KB円筒赤外線プラスチック
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 柵タイプ
- ハウジング
- 円筒
- ビームのタイプ
- 赤外線
- その他の特徴
- プラスチック, IP67
- 応用
- 物流用
- 最大範囲
最少: 0 m
(0'00" )最大: 4 m
(13'01" )
詳細
製品
主な特長
技術仕様
機械/電気パラメータ
使用環境
推奨用途
- シリーズ: CPQシリーズ 光電センサ
- 型番: CPQ-TF4MP1/KB（透過型）
主な特長
- 検出距離: 0～4 m
- 形状: 円柱形
- 検出原理: 対射型（赤外線）
- 出力: PNP NC、オン/オフ出力、Light ON
- 電源: DC 5～24 V、直流3線式
- ケーブル: 成形ケーブル 2 m
- 保護等級: IP67
技術仕様
- 応答周波数: 100 Hz
- 応答時間: 5 ms
- 光源: 赤外線
- 指向角: ≤4°
- 標準検出物: 不透明物体 Φ≥5 mm
- 材質: ハウジング ABS、レンズ PC、ケーブル PVC
- 付属品: 取扱説明書、適合証明書
機械/電気パラメータ
- 出力方式: PNP NC
- 電源電圧: DC 5～24 V
- 配線: 直流3線式
- 信号種別: ON/OFF
- 動作モード: Light ON
- 消費電流: <20 mA
- 負荷電流: ≤100 mA（ケーブル2 m時 残留電圧≤3 V）
- 残留電圧: ≤3 V
- 表示: 電源表示灯（赤）
- 保護回路: 短絡保護、出力逆接保護
- 耐衝撃: 300 m/s²、X・Y・Z各方向3回
- 耐振動: 10–55 Hz、振幅1.5 mm、各軸2時間
- 耐電圧: AC 1000 V 50/60 Hz、1分（充電部対外装）
使用環境
- 使用温度: -25 °C ～ 55 °C
- 使用/保存湿度: 35–95% RH（結露なきこと）
- 使用照度: ≤8000 lx
推奨用途
- 電子（3C）産業
- 自動化駐車システム
- 物流・倉庫管理
