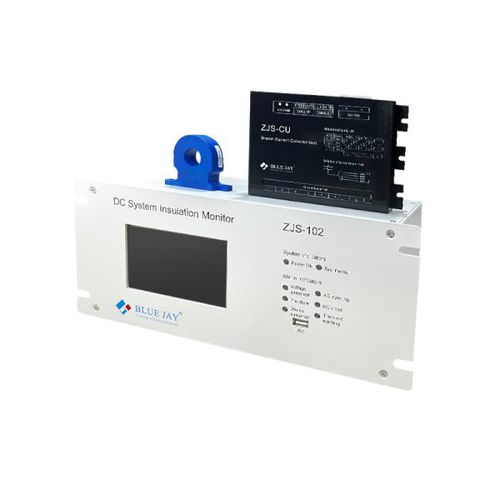

DC絶縁監視装置 ZJS-102

RS485DINレールModbus

ZJS-102 DCシステム絶縁モニタは、純粋なDC漏れ電流監視原理を採用し、平衡ブリッジと不平衡ブリッジの両方の検出モードを備えています。各回路の漏れ電流をリアルタイムで表示します。ZJS-102オンライン絶縁監視システムは、包括的な直流絶縁故障監視を提供し、直流システムの様々な地絡を検出することができます。一点接地、多点接地、二極接地、AC侵入、DC相互干渉、バッテリー接地と位置決め、電圧バランス、タイミング検出、圧力差アラーム、自動校正などが含まれます。さらに、瞬時接地モニタリングとライン選択アラーム機能も備えています。 オンライン絶縁モニタシステムは、メインコントローラ(ホスト)、電流コレクタ、および専用のDC漏れ電流センサの3つの重要なコンポーネントで構成されています。主コントローラは、システム全体の中央制御ユニットとして機能し、監視情報表示や設定情報入力の主要インターフェースとして機能します。センサは、各直流フィーダ・アウトレット・ループに設置されます。ホストとセンサの間に位置する電流コレクタは、要件に基 づいて設置場所に柔軟性を提供します。通信バスを介してホストに直接リンクすることも、他のスレーブマシンのカスケードポートを介して間接的に接続することもでき、取付けと配線が簡単になります。各カレントコレクタは、最大8つのセンサと接続できます。
