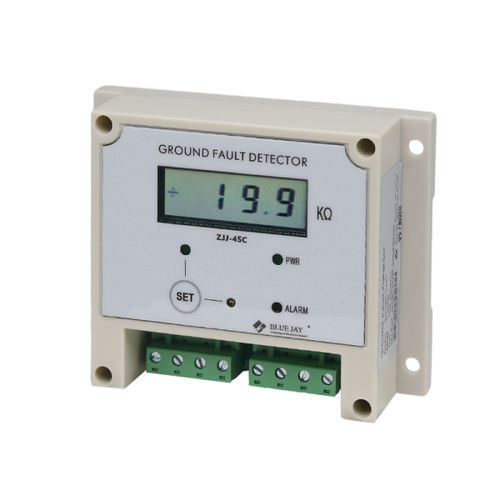

RS485絶縁監視装置 ZJJ series

DC絶縁不良発見機能付きModbus

ZJJシリーズ直流地絡検出器は、直流バスの絶縁状態と正負バスの接地抵抗をオンラインでリアルタイムに監視することができます。バスバーと接地間の絶縁が一定値まで低下すると、リレーが警告信号を送信します。この地絡監視装置は、高感度の接地抵抗監視・表示回路を含む完全静的回路を使用しています。絶縁モニタが設定値を下回ると、地絡監視リレーが警告信号を発信します。この地絡監視システムは、パネルマウントまたはDINレール絶縁監視リレーを備えています。 この地絡検出器は、DCまたはAC主回路、UPSシステム、バッテリーシステム、高漏洩容量のITシステム、電気自動車用DC充電ステーションなどで使用されます。 このZJJシリーズ絶縁監視リレーは、接地抵抗値を直接表示するための完全なハードウェア分割操作回路を利用しています。アラームしきい値は簡単に調整、設定でき、パネルに表示されます。ZJJシリーズにはZJJ-4SCとZJJ-4SAがあります。ZJJ-4SC直流漏電リレーは、115X90X40のコンパクトサイズで、ディンレールに取り付けられ、設置や使用に便利なドライ接点アラーム出力を備えています。測定電圧の変動に影響されることなく、48-1500Vの広い範囲の電圧値を監視することができ、直流速度モーターや太陽光発電など様々な分野に適用できます。ZJJ-4SA地絡監視リレーは、特殊なアプリケーションのためにパネルとの計器ジャンクションを採用しています。
