帯域通過フィルタ回路 AFQm series

アクティブパワーコンパクト

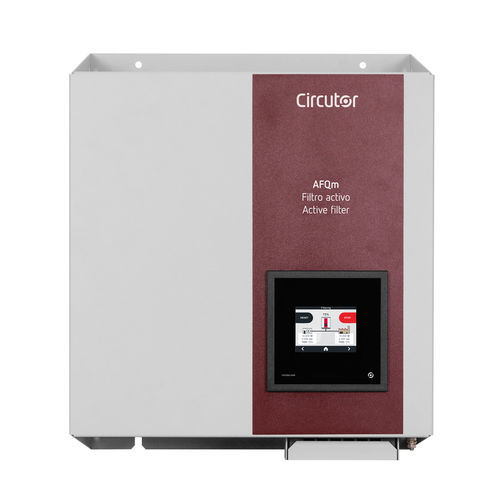

壁掛け型のAFQmマルチレベルアクティブフィルターは、高調波の発生や無効電力の消費によって引き起こされる、三相の産業用、商業用、またはサービス用設備における電力品質の問題を解決するための、最も包括的なソリューションです。以下の特性と機能が実装されています： 30 A、60 A、100 Aのフィルタ容量 コンパクトな壁掛け型キャビネットで、設置が容易 3線式（3Wモデル）または4線式（4Wモデル）の設備に対応 広範囲の電圧およびデュアル周波数（50/60 Hz）対応 50次高調波（2,500 Hz）までの高調波電流の低減 フィルタ効果を最大化するための、フィルタリング対象の高調波周波数の選択 誘導性および容量性の力率補正 相電流のバランス調整、中性点での消費電力の改善（4Wモデル） より高いフィルタリング能力が必要な場合は、最大100台のフィルタを並列接続可能です（フィルタはすべて同一の3線式または4線式モデルである必要があります）。 本製品は、コンピュータ、UPS装置、照明、巻上げ装置、可変速駆動装置を備えた空調システムなど、高調波を発生させる単相および三相負荷が多数存在する設備にとって理想的なソリューションです。 また、生産効率の向上やシステムの供給継続性の改善を目的として、良好な電力品質が求められる設備でも使用できます。
