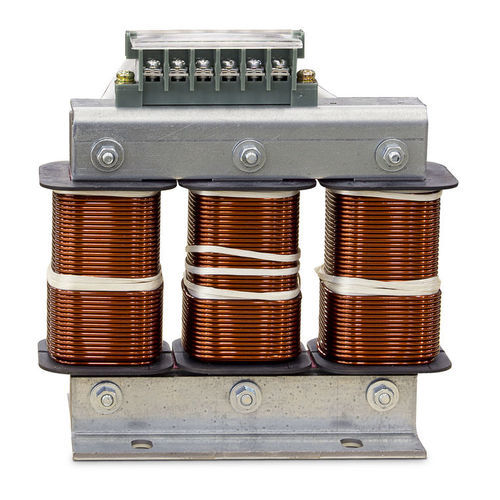

連続反応器 LRZ 04-033

産業用真空複数

モーター速度制御装置、周波数変換器、UPSユニットなどは、電力系統に変動を発生させ、装置の稼働時にその設備内の他の負荷に影響を及ぼします。 装置の電力系統側入力に接続されたLRZ／LRBZリアクトルは、電圧ピークを低減し、パワーエレクトロニクスによって発生する高調波歪みを軽減することができます。 フィルタリング用のLRZ/LRBZリアクトルは、あらゆるコンバータにおける電流高調波を40～50％から20％前後の値まで低減することができます。さらに、短絡電流を低減し、コンバータの半導体の安全性を高めます。 モーター側に設置すると、スイッチング動作中に発生する高調波を低減することができます。 低出力用リアクトル（LRZ型）は、低損失のプレートで構成され、銅線で巻かれています。接続は適切な端子によって行われます。 より大きな電流の場合は、磁性板コアと複数の鋼製コアを備えたLRBZ型リアクトルが使用されます。これらは優れた特性と低い損失率を提供します。コイルは銅帯（または要望に応じてアルミニウム帯）で巻かれています。接続はプレートを介して行われます。 LRZ型およびLRBZ型のリアクトルは、絶縁性を高めるために真空ワニス封止が施されており、これにより機械的強度が向上し、騒音レベルも低減されます。 用途 LR / LRBシリーズのリアクトルは、電源側およびモーター側の両方で使用できるよう設計されています。初期接続時やスイッチング操作時の微小電圧降下やピーク電圧を抑制し、電源電流に含まれる高調波の割合を低減します。
