ブラシレスモーター BD-1350

DC24Vコンパクト

製品名

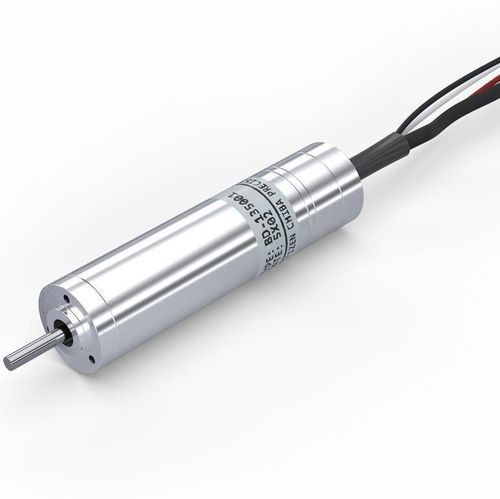

BD-1350 — 工業用/精密用途向け直流モータ（メーカー：CITIZEN CHIBA PRECISION CO.,LTD.）

概要
BD-1350は、精密な産業用途向けに設計されたコンパクトな2極直流モータです。仕様値はモータフランジに取り付けたアルミヒートシンク（57×57×5t）で測定した値に基づきます。ギヤヘッドおよび磁気増分型エンコーダはオプションで搭載可能です。標準のBSD-36シリーズドライバは最大回転数を5,000 rpmに設定していますが、カスタムドライバにより5,000 rpm以上での運転が可能です。

主な仕様

• 型式：BD-1350
• メーカー：CITIZEN CHIBA PRECISION CO.,LTD.
• 極数：2
• 電源電圧：24 ± 5% V
• ライン抵抗：11.9 Ω
• トルク定数：14.1 mN·m/A
• 逆起電力定数：1.47 V/K rpm
• 無負荷回転数：16,500 rpm（指定ヒートシンクで測定）
• 定格回転数：12,670 rpm（指定ヒートシンクで測定）
• 最大連続電流：0.33 A（指定ヒートシンクで測定）
• 最大連続トルク：4.65 mN·m（指定ヒートシンクで測定）
• 定格出力：6.2 W（指定ヒートシンクで測定）
• 質量：36 g
• 標準ドライバシリーズ：BSD-36（標準最大回転数5,000 rpm、より高回転は設定可能）

エンコーダ（オプション）

• タイプ：磁気増分型
• 電源：DC +5 V ± 5%
• 消費電流：30 mA
• 出力電圧：High ≧ 3.2 V / Low ≦ 1.0 V
• 最大出力電流：±20 mA
• チャネル数：3（A、B、Z）
• 出力パルス数：512 P/R
• 最大応答周波数：1,700 kHz
• 出力回路：ラインドライバ / TTL

ギヤヘッド装着時のモータ（例）
型式例：BD-1350□□G ZCP 1/xxx（φ13）。減速比および代表的定格値：

• 減速比：4、16、24、64、96、144*、256*、384*、576*、864*
• 定格トルク（N·m）：0.015、0.048、0.071、0.152、0.228、0.260、0.400、0.400、0.400、0.400
• 定格回転数（rpm）：1540、381、254、94、63、55、29、29、24、17
• 定格出力（W）：2.4、1.9、1.9、1.5、1.5、1.5、1.2、1.2、1.0、0.7
• 全長 L（mm）：15.1、17.5、17.5、21.4、21.4、21.4、25.3、25.3、25.3、25.3

注意事項・推奨

• 測定値として示す性能はアルミヒートシンク（57×57×5t）装着時の試験結果に基づきます。実際の性能はドライバ、エンコーダ、取り付け条件により変動します。
• BSD-36シリーズの標準ドライバは5,000 rpmにプリセットされていますが、カスタム設定により5,000 rpm以上での運転が可能です。
• アスタリスク（*）の付いた減速比を使用する場合は、ギヤヘッドの許容出力トルクを確認してください。
• 詳細な性能グラフとその解釈については 'Detail of the Motor Characteristics' を参照してください。
