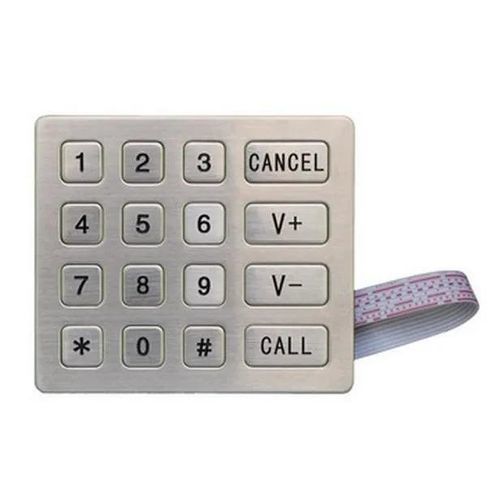

16 キーキーパッド CK-KE10793

パネル設置用304ステンレス鋼USB

概要
CK-KE10793は、パネル取り付け用の16キー数字キーパッドで、防水・防塵・耐改ざん性が求められる産業および公共用途向けに設計されています。

短い説明
コンパクトかつ堅牢な設計で、1.5mm の304ステンレス製ブラッシュド前面パネル、ワンピース内部ゴムシール、金属ドームスイッチを備えます。複数インターフェースとアクセシビリティオプションに対応。1年間限定保証付き。

主な製品特徴

• 構造：1.5mm 304ステンレス前面パネル、リア取付ネジ式；IP65 防水等級；IK09 耐破壊性。
• シーリング：ワンピース内部ゴムによる完全な防水シール。
• キーレジェンド：レーザー刻印文字＋インク充填で長期間の視認性を確保。
• キーメカニズム：金属ドーム、キーストローク0.5mm、作動力1.5 N ± 0.1 N、平滑な表面で清掃が容易。
• インターフェース＆カスタム：Matrix、USB、PS/2、RS232；文字・言語・凸字・点字のカスタム対応。

適用産業・シナリオ

• 公共サービス：大学、ショッピングモール、ホテル、銀行、空港、駅のキオスク；券売機、ATM/CDM、支払端末等。
• 産業用途：操作コンソール、産業オートメーション、製紙、クリーンルーム、石油・ガス設備、倉庫。
• 特殊用途：EV充電スタンド、公共安全機器、屋外端末など過酷環境向け。

主な利点

• 耐久性：金属ドーム PCB、キー耐久性 500万回、期待寿命 > 6 年。
• 環境適応性：動作温度 -20 °C～+60 °C、保存温度 -30 °C～+70 °C。IEC に準拠した塩水噴霧、湿熱、乾熱試験合格。
• 電気特性・適合：+5V DC ±5%、電流 約20 mA；EMC EN55022(B)、RoHS、CE、FCC 準拠。
• 利便性：プラグ＆プレイ、清掃しやすいフラット面、アクセシビリティオプション。

寸法図
取り付け参照用に製品ページに技術図面とレイアウト画像が掲載されています。

技術データ
動作温度：-20 °C～+60 °C
保存温度：-30 °C～+70 °C
防水等級：IP65
耐衝撃：3軸 150 m/s² -11 ms, IEC 60512-4
電子部品：産業グレード
耐湿性：100%
耐振動：5 Hz - 200 Hz, IEC 60512-4
作動力：1.5 N ± 0.1 N
キー動作量：0.5 mm
キー寿命：500万回操作
寿命：> 6 年
MTBF：> 50000 H
MTTR：< 30 min
総重量：約 0.7 kg
供給電圧：+5V DC ±5%
電流：約 20 mA
EMC 放出：EN55022(B)
塩水噴霧：96 時間, IEC 60512-6
湿熱試験：+40 °C で 21 日, IEC 60512-6
乾熱試験：+85 °C で 10 日, IEC 60512-6
対応OS：Windows 95/98/NT/ME/2000/2003/XP/Vista/7/8/10, Linux, Unix, Mac OSX, VxWorks, Android

技術仕様

• 型番：CK-KE10793
• キー数：16キー 数字
• 前面パネル材質：1.5mm 304ステンレス ブラッシュド
• 保護等級：IP65
• 耐破壊性：IK09
• シーリング：ワンピース内部ゴム
• キー技術：金属ドームスイッチ
• キーストローク：0.5 mm
• 作動力：1.5 N ± 0.1 N
• キー寿命：500万回操作
• 供給電圧：+5V DC ±5%
• 電流：約 20 mA
• 動作温度：-20 °C～+60 °C
• 保存温度：-30 °C～+70 °C
• 適合規格：EN55022(B), RoHS, CE, FCC
• 重量 (G.W.)：約 0.7 kg
