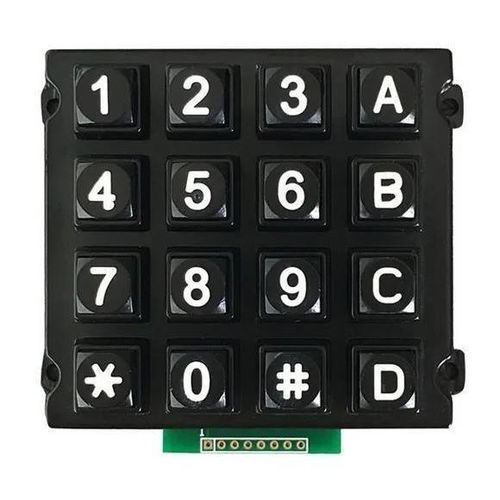

16 キーキーパッド CK-KE7671-KL

パネル設置用メカニカルキー金属製

概要
CK-KE7671-KL は、過酷な産業および公共環境での信頼性の高い入力を目的に設計されたバックライト付16キーの高性能産業用キーパッドです。黒色表面処理を施した鋳造金属構造で、パネル取付け仕様（取付穴プレドリル）です。IP65の防水性能とIK09の耐破壊性により、粉塵や水、 高頻度利用環境での稼働を確保し、LEDバックライトが暗所での視認性を維持します。

製品の利点

• 優れた環境耐性：IP65防水およびIK09耐破壊認証。粉塵、水、塩霧、油、氷、物理的衝撃から保護。
• 長寿命：キーの作動寿命は最大500万回操作、期待寿命 > 6 年、MTBF > 50,000 時間。
• 幅広い互換性と簡単設置：Matrix、USB、PS/2、RS232 の各インターフェースおよび複数のOS（Windows、Linux、Unix、Mac OSX、VxWorks、Android）をサポート。プラグアンドプレイ対応。
• 操作性の向上：低照度での使用を想定したLEDバックライトと、信頼性の高い触感を提供するカーボン接点スイッチ（キートラベル約2.0 mm）。

製品特徴

• 堅牢な構造：取付穴を備えた鋳造リアマウントパネル、腐食耐性のある黒色電気めっき処理。
• 完全な防水保護：一体型ラバーインナーによる気密シールで水・粉塵の侵入を防止。
• カスタマイズ可能なデザイン：多言語や特殊記号に対応し、各市場や用途に合わせた刻印が可能。
• 最適化された機械性能：作動力約0.6 N ±0.2 N、キートラベル2.0 mm、フロントパネル寸法 76.0 mm x 71.0 mm。
• 環境適合性：塩霧、湿熱、乾熱試験済み。広い使用温度および保管温度範囲。

用途

• 公共・商業施設：キオスク、券売機、ATM/CDM、スタンド、公共インターネット電話、空港、鉄道駅、ショッピングセンター、ホテルなど、耐破壊性と24/7稼働が求められる場所。
• 産業分野：産業用自動化システム、操作コンソール、製紙工場、石油・ガス現場、汚れた生産ライン、倉庫など、粉塵・油・極端な温度に対応する環境。
• 特殊環境：クリーンルーム、手術室、公衆安全機器など、衛生、精度、信頼性が重要な用途。
• 新興分野：屋外／高頻度のEV充電スタンドなど、防水・耐破壊の入力ソリューションを必要とする充電ポイント。

テクニカル図面
取り付けおよび取付け参照用のテクニカル図面を提供します。

技術仕様

• 型番：CK-KE7671-KL
• 動作温度：-20 °C ～ +60 °C
• 保存温度：-30 °C ～ +70 °C
• 防水等級：IP65
• 耐衝撃性：3軸 150 m/s² -11 ms, IEC 60512-4
• 電子部品：産業レベル
• 耐湿性：100%
• 耐振動性：5 Hz - 200 Hz, IEC 60512-4
• 作動力：約0.6 N ±0.2 N
• キー作動距離（キートラベル）：2.0 mm
• キー寿命：500万回操作
• 寿命：> 6 年
• MTBF：> 50,000 H
• MTTR：< 30 分
• 総重量：約0.6 KG
• 供給電圧：+5V DC ± 5%
• 定格電流：約20 mA
• EMC放出：EN55022(B)
• 塩霧：96 時間, IEC 60512-6
• 湿熱試験：+40 °C で 21 日間, IEC 60512-6
• 乾熱試験：+85 °C で 10 日間, IEC 60512-6
• 対応OS：Windows 95/98/NT/ME/2000/2003/XP/Vista/7/8/10, Linux, Unix, Mac OSX, VxWorks, Android
