溶接用溶接ラインボーリングマシン BW2600

製品概要

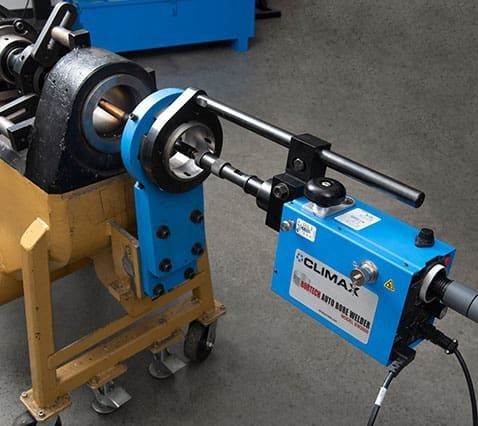

CLIMAX BW2600は、重機やラインボア加工の補修・復元作業向けに設計されたコンパクトな自動穴溶接装置です。既存のMIGワイヤ供給システムと互換性があり、現場や工場でのセットアップと保守が容易です。

統合と制御
BW2600はMIGワイヤ供給システムに組み込め、以下の高度な穴溶接制御を提供します：カム駆動のSkip/Fill（バンバック制御付）、完全調整可能な機械式ステップ、可逆回転、フェース溶接用のステップロックアウト。オプションのリモートペンダントで回転、溶接開始/停止、アーク中断、回転速度の精密制御が可能です。

主な利点

• トーチの精密位置決め — 球体と座に基づくスイベルヘッドで再現性のあるアライメント。
• 自動Skip/Fill — カム駆動でWELD ONLYまたはNO WELDの区間を（最大180°まで）プログラム可能。区間間は完全回転。
• 可逆回転 — 上向き/下向きのパスを交互に行うことでマルチパス溶接を容易化。
• ハンドペンダント制御 — 回転のジョグ、溶接開始/停止、速度調整を安全な位置から操作可能。
• 柔軟な運用 — トーチ位置決めや消耗品交換が速やかに行えるフリーポジションスピンドル；ステップ送り調整でビード配置を最適化し端部の空洞を低減。
• ランモード — ウォームギアノブで軸方向の開始点を微調整。

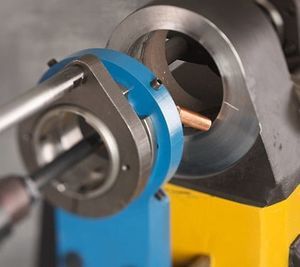

• ボーリングバーインターフェースキット — CLIMAXボーリングシステムへの迅速な位置合わせと取り付けで溶接とボーリングの切替が容易。
• 調整可能な非磁性ベース — ボーリングバー未使用時の多様なワークへの取り付けを可能に。

仕様
SPECIFICATIONS | INCH | METRIC
軸方向移動量 | 9" | 228.6 mm
ワイヤ径範囲 | 0.030 – 0.045" | 0.76 – 1.14 mm
ステップ範囲/ピッチ | 0.050 – 0.175" | 1.27 – 4.45 mm／回転
回転方向 | 可逆 | 可逆
自動スキップ | Skip / Fill | Skip / Fill
標準トーチ範囲 | 0.88 – 12" | 22.4 – 304.8 mm

技術的特長

• 軸方向移動量：9" / 228.6 mm
• ワイヤ径範囲：0.030 – 0.045"（0.76 – 1.14 mm）
• ステップ範囲：0.050 – 0.175"（1.27 – 4.45 mm／回転）
• 回転方向：可逆
• 自動スキップモード：Skip / Fill（カム駆動、区間最大180°）
• 標準トーチ範囲：0.88 – 12"（22.4 – 304.8 mm）
• 機能：バンバック制御、完全調整可能な機械式ステップ、ステップロックアウト、フリーポジション／ランモード、ハンドペンダント制御
• 取り付け：調整可能な非磁性ベース；CLIMAXラインボーリングとの統合用ボーリングバーインターフェースキット
