溶接用溶接ラインボーリングマシン BW5000

表面仕上げ

概要

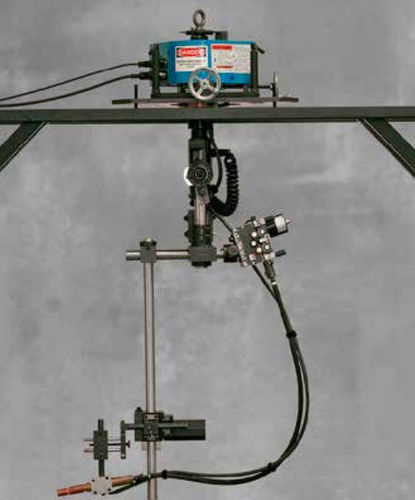

CLIMAX BW5000 は、大型の固定部品の補修および再生向けに設計された高精度の自動ボア溶接・被覆システムです。装置はワークの周囲を回転し、ワイヤ供給とステップ機構が固定ヘッドの下で回転することで、安定したワイヤ配置と再現性のあるオーバーレイを実現します。これにより摩耗したボアの再構築や耐摩耗性被覆の適用が可能です。

対応材料・合金

• Inconel™、Hastelloy™、Monel™、ステンレス鋼など、ほぼすべての市販合金に対応

主な特徴

• Auto-Skip、Pieモード、キャリッジリターンによる自動周方向被覆で制御されたパスを実現
• 部品を回転させずに作業：ワイヤ供給、ステップ、溶接ワイヤが固定ヘッドの下で一緒に回転し一定のワイヤ配置を保持
• 回転方向は可逆で柔軟なセットアップが可能
• CLX段送りシステムで100%の被覆を実現；オーバーレイ厚さは0.125〜0.35 in（3.175〜8.89 mm）で調整可能
• ほとんどのCV電源とインターフェース可能（リモート接続対応）、最大350 A、100%デューティサイクル対応
• 対応転送モード：GMAW-S、GMAW-P、FCAW-G
• ボア溶接、外径面の整面、円錐状シートの処理などモジュール構成に対応（可変角オプションあり）

性能と生産性

• 連続で約12 lbの金属を毎時付加可能
• 従来の手溶接に比べ大幅に高速（メーカー公表で最大75%高速）
• 現場使用に適したポータブル設計；保管時は約1立方ヤードに収納可能
• 処理可能ボア径：12〜144 in（304.8〜3657.6 mm）

用途

• 重機、鉱山、発電、産業製造の保守・修理・オーバーホール
• ワークを回転させることが困難な大型部品の現場修復に最適

仕様
SPECIFICATIONS — INCH — METRIC

技術仕様

• モデル：BW5000
• 軸方向移動量：10、20、30、40、50 in（254、508、762、1016、1270 mm）
• ワイヤ径範囲：0.045–0.062 in（1.1–1.6 mm）
• ステップ範囲／ピッチ：0.070–0.325 in（1.78–8.26 mm）
• 回転方向：可逆
• Auto-Skip：Auto-Skip、Pieモード、キャリッジリターン
• 標準トーチレンジ：12–120 in（304.8–3048.0 mm）
• CLX段送りシステム：100%被覆；オーバーレイ厚さ0.125–0.35 in（3.175–8.89 mm）
• 被覆転送モード：GMAW-S、GMAW-P、FCAW-G
• 電源インターフェース：ほとんどのCV電源と互換、リモート接続可能、最大350 A、100%デューティサイクル
• 付加率：最大約12 lb/時
• 処理可能ボアサイズ：12–144 in（304.8–3657.6 mm）
• ポータビリティ：保管時約1立方ヤードに収納可能
