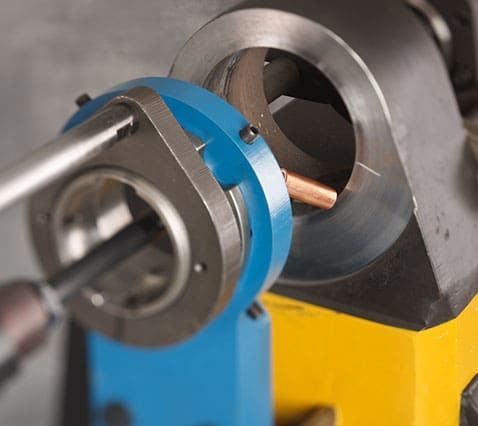

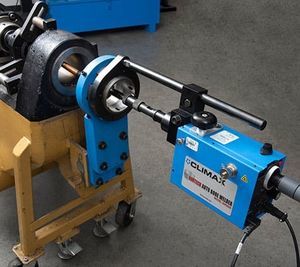

溶接用溶接ラインボーリングマシン BW3000

概要
CLIMAX BW3000 は、摩耗または損傷した穴の修復・再生用の自動ステップ溶接機です。オペレータのばらつきを低減し、現場および工場での再現性のあるビード配置を実現します。

性能と用途
保守・機械加工チーム向けに設計され、BW3000 は重機、産業部品、現地修理の穴に対して制御された均一な溶接堆積を提供します。自動化により溶接サイクル時間が短縮され、手作業溶接に比べて手直しを削減します。

製品の利点

• オフセットヘッドによりトーチ角を変えずにトーチ位置を調整でき、適切な溶接形状を維持します。
• ステップサイズ、回転速度・方向、ワイヤ送り速度、アーク電圧を一元管理できるコントロールボックスを装備。アーク遮断、コンタクタ制御、ガスパージ、拡張 Auto-Skip 機能を含みます。
• 安定したビードは切削工具の摩耗を減らし、切削時間を最大で約50%短縮できます。
• ビード配置は 0.040～0.220 in（1.0～5.6 mm）で無段階調整可能。
• 工場型または密閉型のワイヤフィーダー、プッシュプルシステム、ワイヤストレートナーのオプションで、特殊合金や細径ワイヤに対応します。
• Auto-Skip でキーウェイや矩形部を回避、Pie モードで局所的な細長い摩耗部を素早く溶接、キャリッジリターンで一方向の上り下り溶接、回転方向は可逆。
• BB5000 インターフェースキット（球面クランプカラー）により迅速な整列と取り付けが可能で、溶接とボーリング間の切替時間を短縮します。
• ボーリングバー未使用時にワークへ取り付け可能な調整式非磁性マウントベースを装備。
• 遠隔フィード制御、非常停止、Auto-Stop により操作者の安全性とプロセス制御を向上します。

仕様
SPECIFICATIONS | INCH | METRIC
軸方向移動 | 6 or 12 in | 152.4 or 304.8 mm
ワイヤ径範囲 | 0.023–0.045 in | 0.58–1.14 mm
ステップ範囲 | 0.040–0.220 in | 1.0–5.6 mm
回転方向 | 可逆 | 可逆
Auto-Skip | Auto-Skip、Pie モード、キャリッジリターン | Auto-Skip、Pie モード、キャリッジリターン
トーチ範囲 | 0.50–54 in | 12.7–1371.6 mm

注意
BW3000 の自動ステップ溶接によりオペレータ差が最小化され、オプションのフィーダーやプッシュプル/ストレートナーにより幅広いワイヤ種類に対応します。BB5000 キット、マウントベース、技術マニュアルなどの付属品・文書が利用可能です。

技術仕様

• 型式: BW3000 Auto Bore Welder (CLIMAX)
• 軸方向移動オプション: 6 または 12 in（152.4 または 304.8 mm）
• ワイヤ径範囲: 0.023–0.045 in（0.58–1.14 mm）
• ステップ範囲: 0.040–0.220 in（1.0–5.6 mm）
• トーチ範囲: 0.50–54 in（12.7–1371.6 mm）
• 回転方向: 可逆
• 制御機能: 中央制御ボックス（ステップサイズ、速度、方向、ワイヤ供給、アーク電圧）、アーク遮断、コンタクタ制御、ガスパージ、Auto-Skip
• 取り付け: 調整式非磁性マウントベース；BB5000 インターフェースキット利用可能
• 安全: 遠隔フィード制御、非常停止、Auto-Stop
