手動式旋盤 PL3000

横型携帯型シャフトおよび軸式部品加工用

概要

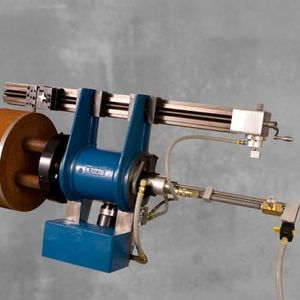

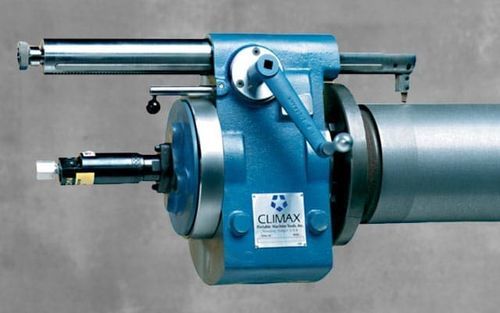

CLIMAX PL3000 ポータブル旋盤は、軸の端に取付けて軸の周りを回転しながら現地で大径軸およびロールの軸端を旋削するための装置で、設備を分解・搬送することなく精度の高い現地修理・保守を可能にし、ダウンタイムと作業コストを低減します。

用途
工場設備、発電所、製鋼所、重機の保守など、現地での軸旋削や迅速な修理が求められる現場に適しています。

製品の利点

• 軸端に取り付けてワークの周りを回転し、現地での旋削加工を実施します。
• ソリッド鋼製の旋回バーとカウンターバランスボディにより、チャタリングを抑え滑らかな回転を実現します。
• 高い切削能力：モーターとプラネタリーリングギア駆動で最大0.125 in (3.175 mm)の除去が可能です。
• 動力仕様：電動 3.08 Hp (2.3 kW) または空気式 1.22 Hp (0.91 kW)。
• 工具到達長：標準 16.0 in (406.4 mm)；オプション延長で最大 22.0 in (558.8 mm)。
• 作業範囲：軸周りのスイング直径 16.75 in (425.5 mm)；軸端から最大 36 in (914.4 mm)。
• 自動軸方向送り：7段階で 0.003–0.011 in/rev (0.076–0.279 mm/rev) に可変。
• 素早い設置：テーパ取付フランジで軸端に取付け、取付穴4箇所のボーリングとタップ加工が必要。経験者であれば1時間未満でセットアップ可能。センタリング用の調整ねじで位置決め・整列が可能です。

仕様
最大旋削到達長 — 22 in — 558.8 mm
軸径 — 4 – 11.25 in — 101.6 – 285.8 mm
動力仕様 — 電動または空気式

技術仕様

• 最大旋削到達長: 22 in (558.8 mm).
• 軸径範囲: 4 – 11.25 in (101.6 – 285.8 mm).
• 動力: 電動 3.08 Hp (2.3 kW) または 空気式 1.22 Hp (0.91 kW).
• 最大除去量: 1パスあたり最大 0.125 in (3.175 mm).
• 工具到達長: 標準 16.0 in (406.4 mm); 延長で最大 22.0 in (558.8 mm).
• 作業範囲: スイング直径 16.75 in (425.5 mm); 軸端から最大 36 in (914.4 mm).
• 自動軸送り: 0.003–0.011 in/rev (0.076–0.279 mm/rev) を7段階で設定可能。
• 主な適用分野: 工場設備、発電所、製鋼所、重機の保守。
• 設置: テーパフランジによる軸端取付け。4箇所のボーリング/タップとセンタリング調整が必要。
