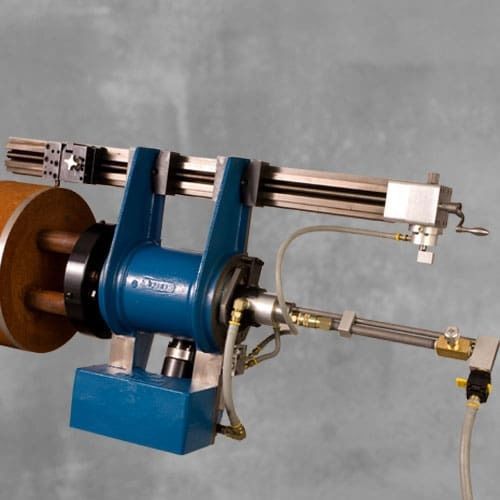

手動制御旋盤 PL4000

横型携帯型シャフトおよび軸式部品加工用

概要
CLIMAX PL4000 ポータブル旋盤は、分解が困難でスペースが限られる環境における軸の現地（in‑place）精密加工のために設計されています。ワークの端部に取り付けて使用し、必要な放射方向および軸方向のクリアランスが最小限で済むため、産業、発電、船舶などの保守・修理・オーバーホール用途で正確な現地加工を実現します。

製品の利点

• 低プロファイル — 放射方向の旋回クリアランスはわずか12.75インチ（323.8 mm）で、狭い場所での作業が可能です。
• 高出力で高精度 — 軸に沿って24.75インチ（628.7 mm）までの旋盤加工を行い、直径で最大2.5インチ／フィート（63.5 mm／304.8 mm）のテーパー加工が可能です。
• 対応軸径は8.0～24.0インチ（203.2～609.6 mm）。軸周囲の動作領域は直径12.0インチ（304.8 mm）、軸端から24.0インチ（609.6 mm）まで使用可能、オプションのエクステンダー使用時は27.0インチ（685.8 mm）まで拡張できます。

仕様
SPECIFICATIONS | INCH | METRIC
Max. Turning Reach | 27″ | 685.8 mm
Shaft Diameter | 8 – 24″ | 203.2 – 609.6 mm
Power Option | Electric or Pneumatic | Electric or Pneumatic

技術仕様

• モデル: PL4000
• 最大旋盤到達長: 27 in (685.8 mm)
• 軸径範囲: 8.0 – 24.0 in (203.2 – 609.6 mm)
• 駆動方式: 電動または空気動力
• 必要な放射方向クリアランス（低プロファイル）: 12.75 in (323.8 mm)
• 旋盤加工可能長さ: 24.75 in (628.7 mm)
• テーパー加工能力: 直径で最大2.5 in／ft（63.5 mm／304.8 mm）
• 作業エンベロープ: 軸周辺直径12.0 in (304.8 mm) 内および軸端から24.0 in (609.6 mm) の範囲；オプションで27.0 in (685.8 mm) に拡張
• 用途: 産業、発電、海事分野における現地での軸の保守・修理・オーバーホール用に設計
• 調整可能な旋盤バーにより、到達長、旋回半径、障害物クリアランスを最適化して迅速にセットアップ可能
• 適用作業: 直軸およびテーパー軸の再旋盤加工
