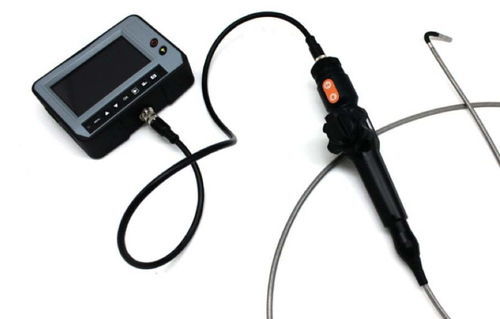

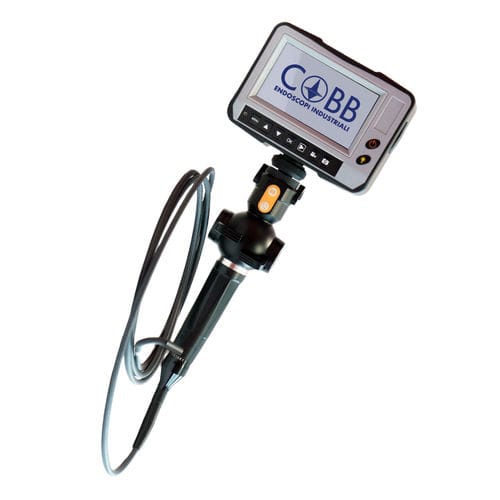

フレキシブルビデオ内視鏡 GTD series

配管検査用関節付き小直径型

概要
COBB Fibre Ottiche の GTD フレキシブルビデオ内視鏡は、複数の用途に対応できるモジュラー式の産業用検査機器として設計されています。交換可能なプローブと回転・着脱可能なモニタを備え、多様な検査環境に適応し、専用機器の数を削減します。

主な特長

• 外径：4.0 mm、5.5 mm
• プローブ長さ：1.5 m〜最大10 m（外径により異なる）
• 四方向可動の視野先端、曲げ角度は180°超で逆視（レトログレード）に対応
• 高効率の調光可能LED照明
• 挿入管はタングステン編組被覆で耐摩耗性が高い
• 回転・着脱可能なモニタによるモジュラー設計でプローブ交換が容易
• 保護等級：IP67（過酷環境での使用に対応）

用途

• 産業用配管や狭隘空間の検査
• ひび割れ、異物、摩耗の検出
• 溶接部検査および直接アクセスできない内部部品の確認
• 曲がり部や逆視が必要な内部表面の点検

表示とソフトウェア
反射防止処理を施した4.3"カラーLCDを搭載し、画像最適化機能を内蔵しています。オンボードソフトは画像処理・強調機能を提供し、検査解析を支援します。

技術仕様

• モデル / シリーズ：GTD
• 外径：4.0 mm、5.5 mm
• プローブ長：1.5 m、2.0 m、3.0 m、5.0 m；（5.5 mmは8.0 m、10.0 mも有り）
• 可動：四方向機械式可動；曲げ角 >180°（逆視）
• 挿入管保護：タングステン編組被覆
• 照明：高効率調光LED
• 表示：4.3"カラーLCD、反射防止、画像最適化
• モニタ：回転・着脱可能、プローブ交換が可能なモジュラーシステム
• オンボードソフト：画像処理・強調機能
• 防水性能：IP67
• センサー：VGA CMOS 1/8"（約480,000画素）
• 記録：写真（jpeg/bmp/jpg）、動画（AVI）；SDカードスロット；USBポート
• 電源：リチウム電池 4200 mAh および/または AC 100-220/240 VAC

バリエーションとコード（抜粋）

• GTD Ø 4.0 mm：例）GTD4.0-1500/0、GTD4.0-2000/2、GTD4.0-3000/4、GTD4.0-5000/2（可動の有無や長さのバリエーション）
• GTD Ø 5.5 mm：例）GTD5.5-1500/0、GTD5.5-2000/2、GTD5.5-3000/4、GTD5.5-10000/4（最大10 mまでのバリエーション）
