フレキシブルビデオ内視鏡 MF3

カメラ用関節付き長距離用

製品概要

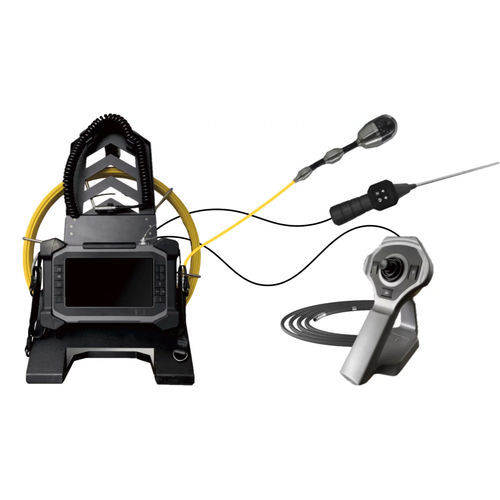

COBB Fibre Ottiche の MF3 多機能ビデオ内視鏡は、産業用ビデオ検査のための統合プラットフォームです。長距離カメラヘッド、ジョイスティックで操作する可動式フレキシブルプローブ、および剛性ボアスコープを組み合わせて、配管、大型設備、複雑な形状の検査に対応します。

キット構成

• 3種類のビデオ内視鏡プローブ：長距離用、可動式フレキシブル、剛性ボアスコープ（単一制御ユニットで使用可能）。
• 長距離プローブ用の交換可能カメラヘッド：Ø40 mm および Ø24 mm、作業長 30 m または 40 m。
• Ø8.4 mm フレキシブルビデオ内視鏡、長さ 3 m、ジョイスティック制御の可動先端（狭小・複雑空間用）。
• Ø6.4 mm 剛性ボアスコーププローブ、穴や空洞の直接・精密・再現性のある検査用。

システムの特長
MF3 プラットフォームはプローブ種類とカメラヘッドの迅速な切替を可能にし、1 台で深部・フレキシブル・剛性検査を実行できます。これによりセットアップ時間と運用の複雑性を低減し、安定した画像・計測機能を維持します。

用途
配管検査、大型設備・インフラ、複雑形状での保守点検、アクセスが制限された空洞や穴の詳細検査に適します。

技術仕様

• 型式：MF3
• キット内容：ビデオ内視鏡プローブ 3 本
• 長距離カメラヘッド直径：40 mm、24 mm
• 長距離作業長：30 m または 40 m
• フレキシブル内視鏡：Ø8.4 mm、長さ 3 m、ジョイスティック付き可動先端
• 剛性ボアスコープ：Ø6.4 mm、長さ 25 cm
• モニター：7.0" TFT LCD タッチ、解像度 800×400；画像 1024×768；ビデオ 640×480 / 800×400
• フレームレート：30 fps
• 保護等級：IP67（プローブおよびカメラヘッド）
• バッテリー：11.1 V、7,000 mAh — 使用時間 5〜6 時間 — 充電時間 8 時間
• 動作温度：-10°C〜50°C
• 収納ケース：プローブ用ケーブルリール付き輸送ケース
• 付属品 / オプション：40 mm モータライズドカメラヘッド (MF3-OB/40)、24 mm カメラヘッド (MF3-OB/24)、フレキシブルプローブ Ø8.4 mm L=3 m (MF3-EF/3)、剛性プローブ Ø6.4 mm L=25 cm (MF3-ER/02)
