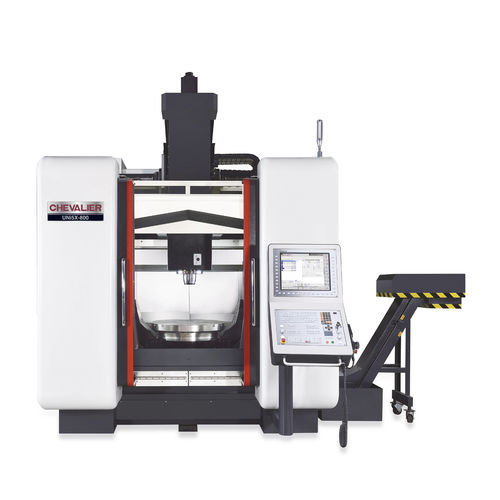

5軸マシニングセンタ Chevalier UNi5X

縦型ガントリー型航空用

特徴 UNi5X-800は、先進のガントリー構造を採用し、最も剛性の高い構造を実現しています。 Y軸に4本の直線ガイドウェイを採用したデュアルドライブシステムにより、高剛性・高精度加工を実現します。 標準32本の工具マガジンは、第2工具マガジン（オプション）との組み合わせが可能で、32T+32Tの大容量工具収納が可能です。 3個のダイレクトドライブトルクモーターで駆動されるA軸とC軸は、ウォーム、ウォームギアトランスミッションよりも動力伝達効率と加減速性に優れています。 ドイツ製ビルトインスピンドルと5軸加工技術の組み合わせにより、高品質な加工と5軸連続運転を実現しています。 UNi5X-800は、航空宇宙、自動車、金型、医療、エネルギー、造船などの産業に幅広く応用されており、さらにカスタマイズされた製品の応用ニーズを実現することができます。 仕様 ワークテーブルサイズØ800mm (31.5") ワーク寸法（幅×高さ）。Ø800 x H 600mm(Ø31.5" x H 23.6") 最大荷重テーブル荷重: 1,300kg (2,866ポンド) X/Y/Z軸トラベル：800×900×650mm(31.5×35.4×25.6") テーブルの表面にスピンドルのノーズ。100~750mm (4"~29.5") 早送り速度（X/Y/Z）：48m/min（1,889ipm 切削送り速度15 m/min (590 ipm) A/C 軸回転範囲：±120° / 360 スピンドルタイプ内蔵 スピンドル回転数：18,000rpm 工具容量：32T+32T（Opt
