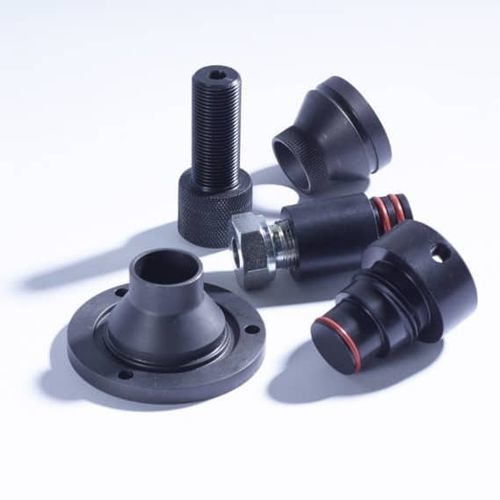

ねじ式インサート XA series

金属製スチール製合成素材

インサートには、複合材工具に直接積層するように設計されているものと、金属工具に使用するために特別に設計されているものがあります。 3/8" BSP インサート (XA-0002) コンポジットRTM金型にラミネートするための機械加工スチール製3/8" BSPベントインサート。XA-0003と一緒に使用し、6mmパイプを受け入れることができます。 6mmパイプ、または金型フランジ真空接続（XA-0304を参照）として使用できます。 フランジ真空接続とGEKAクイックコネクター(XA-0304) フランジバキューム接続用インサート。GEKAの真空接続に対応。 コンポジット金型にラミネートするためのものです。 このインサートに適合する他の接続/フィッティングは、ご要望に応じて提供可能です。 モールドベントライナー (XA-0003) 3/8" BSP Ventインサートと組み合わせて使用するライナーで、6mmデルリンパイプで使用し、ベントの直径を小さくします。 20mmインサートブランク-Oリング2個付き (XA-0005) 20mm Mould Insert XA-0014に使用するブランクのデルリン製フィッティング。3/8" BSPメスポートが付属していますが、貫通穴はありません。 これは、お客様がご要望に応じて穴を開けるか、ブランキングプラグとして使用することができます。 20mm モールドインサート (XA-0014) バキュームキャッチポットまたはインジェクションポートパイプインサートに使用するためのインサートです。 複合金型に積層するように設計されています。 射出バルブ用ネジ付き金型インサート-Oリング1個付き (XA-1501) 射出バルブ用ネジ付きインサート。20mmインサートブランク（XA-0005）、または6/10mmパイプインサートも使用可能。 (XA-0311 & XA-0312) 複合金型にラミネートするように設計されています。 射出バルブ用ネジ付き金型インサート（機械加工された金型に使用） (XA-1519) 射出バルブ用ネジ付きインサート。20mmインサートブランク（XA-0005）、または6/10mmパイプインサートも使用可能。 (XA-0311 & XA-0312) 機械加工された金属製の金型にボルトで固定します。
